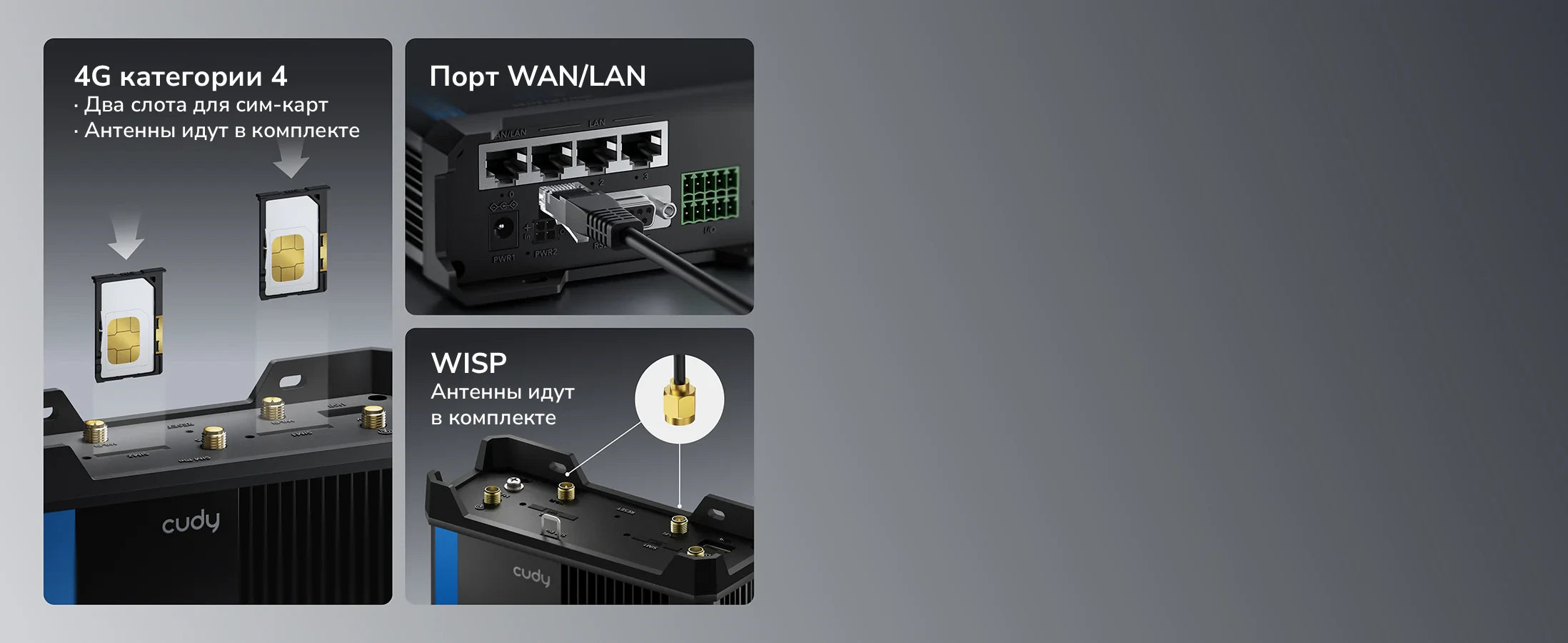

Сетевые интерфейсы
4G, Wi-Fi и Ethernet
Сетевые интерфейсы
4G, Wi-Fi и Ethernet
Промышленные интерфейсы
12 типов разъёмов
Промышленные интерфейсы
12 типов разъёмов

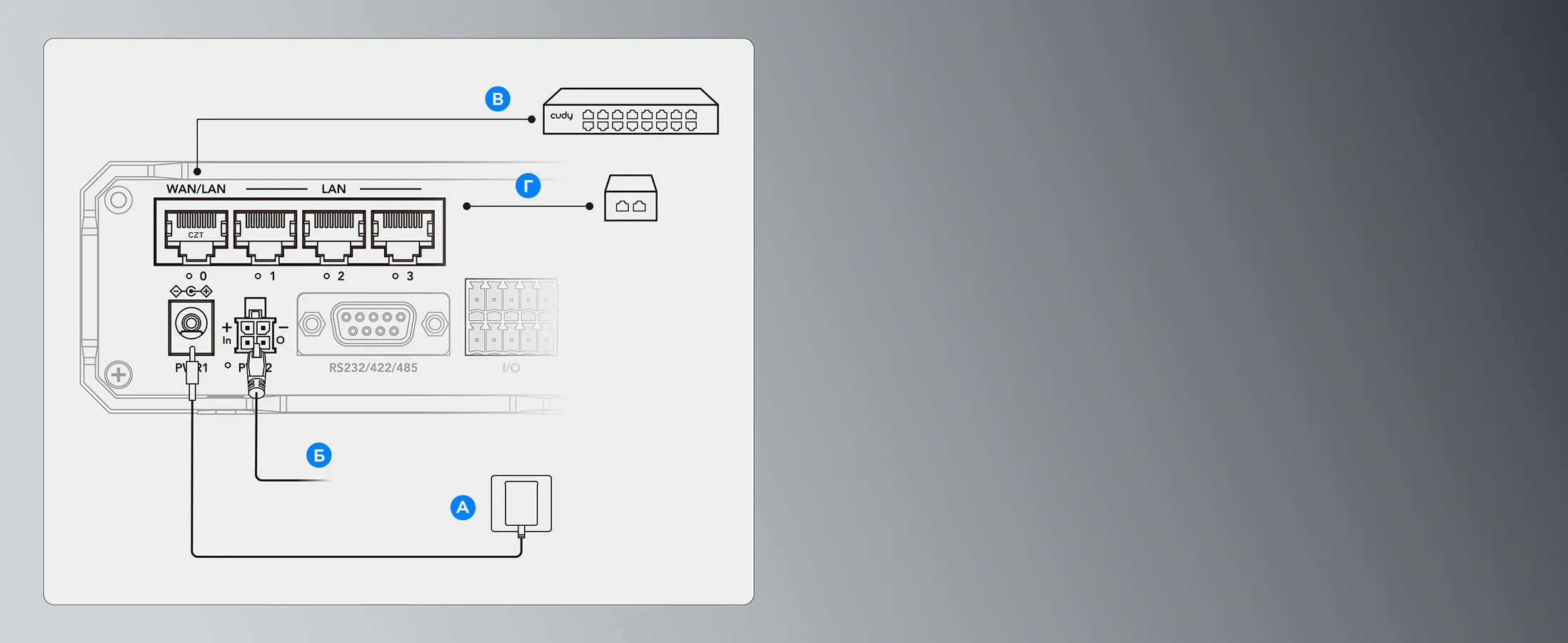

Разные способы подачи питания
Разные способы подачи питания
Надёжная конструкция
Работает в любых условиях
Надёжная конструкция
Работает в любых условиях
Безопасность сети
Надёжная защита данных
Безопасность сети
Надёжная защита данных

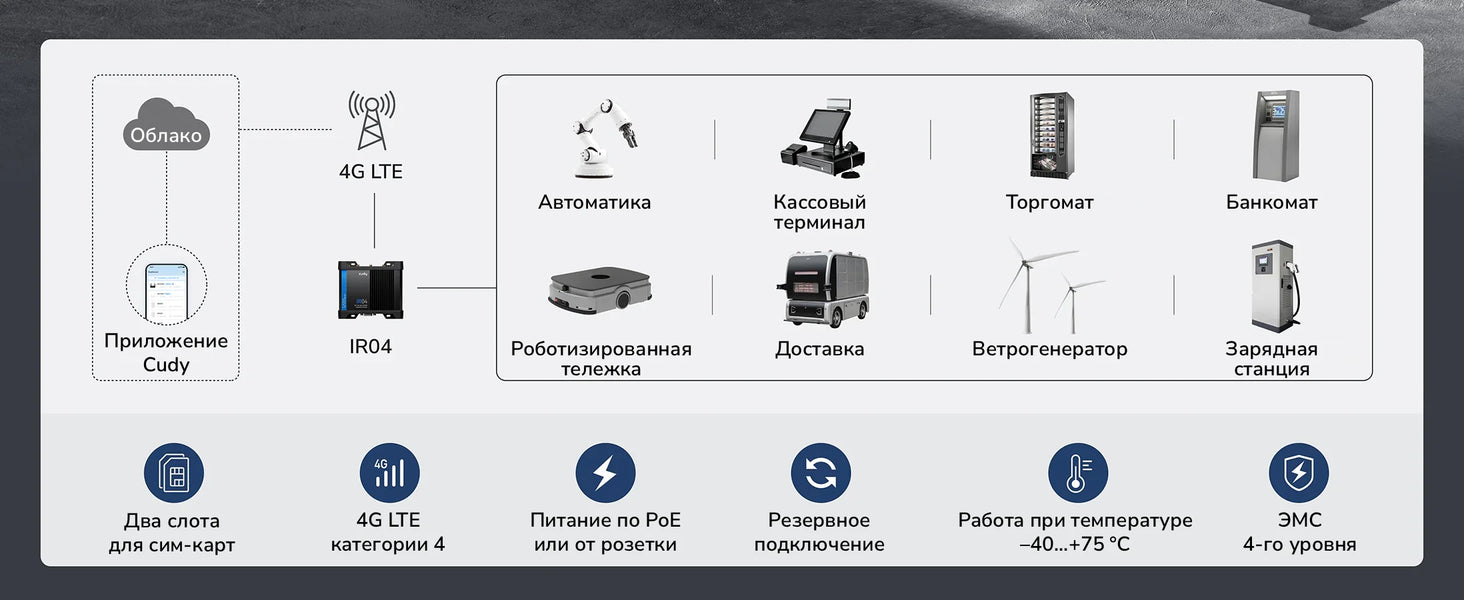

Выручит в любой ситуации
В транспортной сфере
В коммерции
В городской инфраструктуре
На производстве
| Версия устройства | ||
|---|---|---|
| Версия устройства | IR04 1.0 | |
| Процессор | ||
| Процессор | Информация о процессоре | Одно ядро‚ 580 МГц (MIPS 24KEc) |
| Память/Хранилище | ||
| Память/Хранилище | Флеш/ПЗУ | NOR‚ 16 МБ (128 Мбит) |
| DDR/ОЗУ | DDR2‚ 128 МБ (1 Гбит) | |
| Сотовая связь | ||
| Сотовая связь | Стандарты | 4G категории 4 |
| Антенны сотовой связи | Съёмные (2 шт.) | |
| Разъём съёмных антенн сотовой связи | SMA (гнездовой) | |
| Слот для сим-карты | Слот для карты mini-SIM (2FF) (2 шт.) | |
| Регион | Европа‚ Ближний Восток‚ Африка‚ Юго-Восточная Азия‚ Австралия‚ Новая Зеландия | |
| Максимальная входящая скорость | 150 Мбит/с (LTE-FDD)‚ 130 Мбит/с (LTE-TDD) | |
| Максимальная исходящая скорость | 50 Мбит/с (LTE-FDD)‚ 30 Мбит/с (LTE-TDD) | |
| Дополнительные параметры | Нисходящая связь: MIMO 2 × 2 | |
| Диапазоны |
LTE-FDD: B1‚ B3‚ B5‚ B7‚ B8‚ B20‚ B28 LTE-TDD: B38‚ B40‚ B41 WCDMA: B1‚ B5‚ B8 |
|
| Беспроводная связь | ||
| Беспроводная связь | Скорость Wi-Fi (2‚4 ГГц) | 300 Мбит/с |
| Потоки Wi-Fi (2‚4 ГГц) | 2 канала передачи‚ 2 канала приёма (MIMO 2 × 2) | |
| Антенны Wi-Fi | Съёмные (2 шт.) | |
| Разъём съёмных антенн Wi-Fi | RP-SMA (гнездовой) | |
| Модуль (FEM‚ PA‚ LNA) | 2‚4 ГГц: внутренний (2 шт.) | |
| Дальность |
Максимум: 130 метров Испытания проводились в открытом пространстве с минимальным уровнем помех. Реальная дальность сигнала Wi-Fi может отличаться и будет зависеть от планировки помещения и материала‚ из которого изготовлены стены. Более подробная информация содержится в разделе «Максимальное количество и тип стен‚ которые может преодолеть сигнал». |
|
| Максимальное количество и тип стен‚ которые может преодолеть сигнал |
Одна деревянная стена толщиной до 10 см Одна бетонная стена толщиной до 10 см |
|

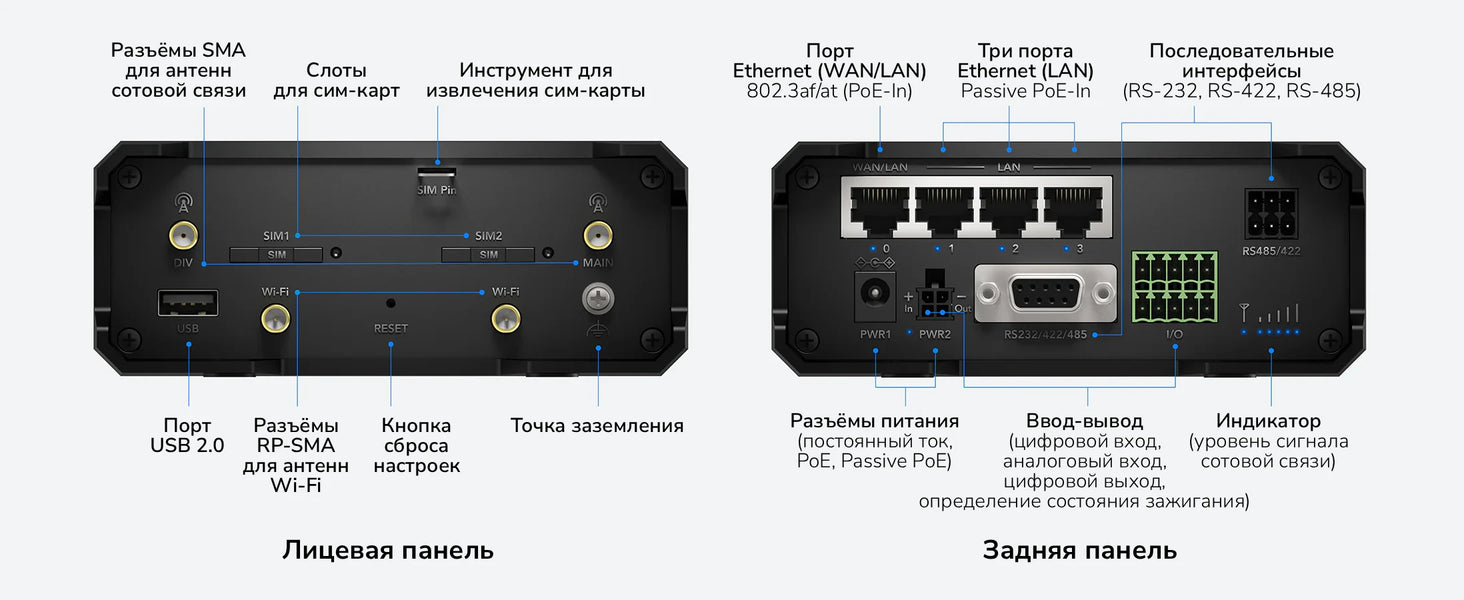

| Интерфейсы | ||
| Интерфейсы | Физические кнопки | Reset (сброс настроек) |
| Порты RJ45 10/100 Мбит/с | 4 | |
| Примечания для портов Ethernet | Порт № 1 можно использовать для установки соединения WAN или LAN‚ все остальные порты можно использовать только для установки соединения LAN | |
| Порты USB | USB 2.0 (1 шт.) | |
| Промышленные разъёмы | DB-9 (1 шт.)‚ 6-контактный разъём (1 шт.)‚ 10-контактный разъём (1 шт.) | |
| Стандарты разъёма DB-9 | RS-232‚ RS-422‚ RS-485 | |
| Стандарты 6-контактного промышленного разъёма | RS-485‚ RS-422 | |
| Ввод-вывод | Сухой входной контакт (состояние 0: 1‚8–3 В; состояние 1: 0–1‚2 В) и заземление 1. Цифровой гальванически изолированный вход (состояние 0: 0–4 В; состояние 1: 9–30 В) и заземление 2. Цифровой выход с открытым коллектором (макс. 30 В ⎓ 250 мА) и заземление 3. Положительное напряжение (до 30 В) и заземление 3 для внешнего напряжения у эмиттерного повторителя для цифрового выхода. Контакт формы C и нормально разомкнутые контакты внутреннего реле без блокировки (макс. напряжение: 24 В ⎓ 4 А или 40 В ~ 4 А). Контакт формы A и заземление 1 (входной аналого-цифровой преобразователь). Диапазон напряжения аналогового сигнала: 0–24 В. Поддерживаемый диапазон на входе: 4–20 мА. | |
| Ввод-вывод (дополнительно) | Определение состояния зажигания и заземление на 4-контактном разъёме питания | |
| Индикаторы | Power (питание)‚ Cellular (сотовая связь)‚ Cellular Signal Strength (качество сотовой связи)‚ у каждого порта Ethernet: Link (соединение)‚ Act (активность) | |
| Входное питание | Разъём питания постоянного тока‚ порт Ethernet с поддержкой PoE‚ 4-контактный разъём постоянного тока | |
| Примечания для входного питания | Их четырёх контактов 4-контактного разъёма для подачи питания используются только два из них. Другие два контакта используются для определения состояния зажигания. | |
| Питание | ||
| Питание | Способы подачи питания | Постоянный ток‚ Passive PoE‚ 802.3af/at (PoE‚ PoE+) |
| Примечания | Порт WAN/LAN поддерживает стандарты 802.3af/at. Порты LAN поддерживают Passive PoE. | |
| Постоянный ток | 12 В (1 А) | |
| Входное напряжение клеммного блока | 11–57 В постоянного тока | |
| Passive PoE (вход) | 24–57 В (максимум 12 Вт) | |
| Адаптер питания |
Входное напряжение: 100–240 В‚ 50/60 Гц (переменный ток) Выходное напряжение: 12 В‚ 1 А (постоянный ток) |
|
| Максимальное энергопотребление (Вт) | 9.6 Вт | |
| Энергопотребление в режиме ожидания (Вт) | 2.8 Вт | |
| Надёжность | ||
| Надёжность | Способы заземления | Точка заземления |
| Электромагнитная совместимость |
IEC 61000-4-2: устойчивость к электростатическим разрядам 3-го уровня (контакт: 8 кВ‚ воздух: 15 кВ) IEC 61000-4-3: восприимчивость к радиоизлучению 4-го уровня (80 МГц — 1 ГГц: 30 В/м) IEC 61000-4-4: защита от кратковременных выбросов напряжения 4-го уровня (разъём питания: 2 кВ‚ RJ45: 4 кВ) IEC 61000-4-5: устойчивость к перепадам напряжения 4-го уровня (разъём питания: дифференциальное напряжение 2 кВ‚ синфазное напряжение 4 кВ; порт RJ45: синфазное напряжение 6 кВ) IEC 61000-4-6: кондуктивная восприимчивость 3-го уровня (10 В) IEC 61000-4-8: магнитное поле промышленной частоты 5-го уровня IEC 61000-4-9: уровень 5 IEC 61000-4-10: уровень 5 |
|
| Защита | Защита от неправильной полярности‚ защита от перенапряжений‚ защита от перепадов напряжения | |
| Ударостойкость | IEC 61373 | |
| Виброустойчивость | IEC 61373 | |
| Свободное падение | IEC 60068-2-32 | |
| Безопасность | IEC 62368 | |
| Степень защиты оболочки | IP30 | |
| Параметры окружающей среды |
Рабочая температура: –40...+75 °C Температура хранения: –40...+75 °C Влажность воздуха при эксплуатации: 5–95% без образования конденсата Влажность воздуха при хранении: 5–95% без образования конденсата |
|
| Сертификаты | ||
| Сертификаты | FCC‚ CE | |
| Корпус | ||
| Корпус | Материал изготовления | Алюминиевый сплав |

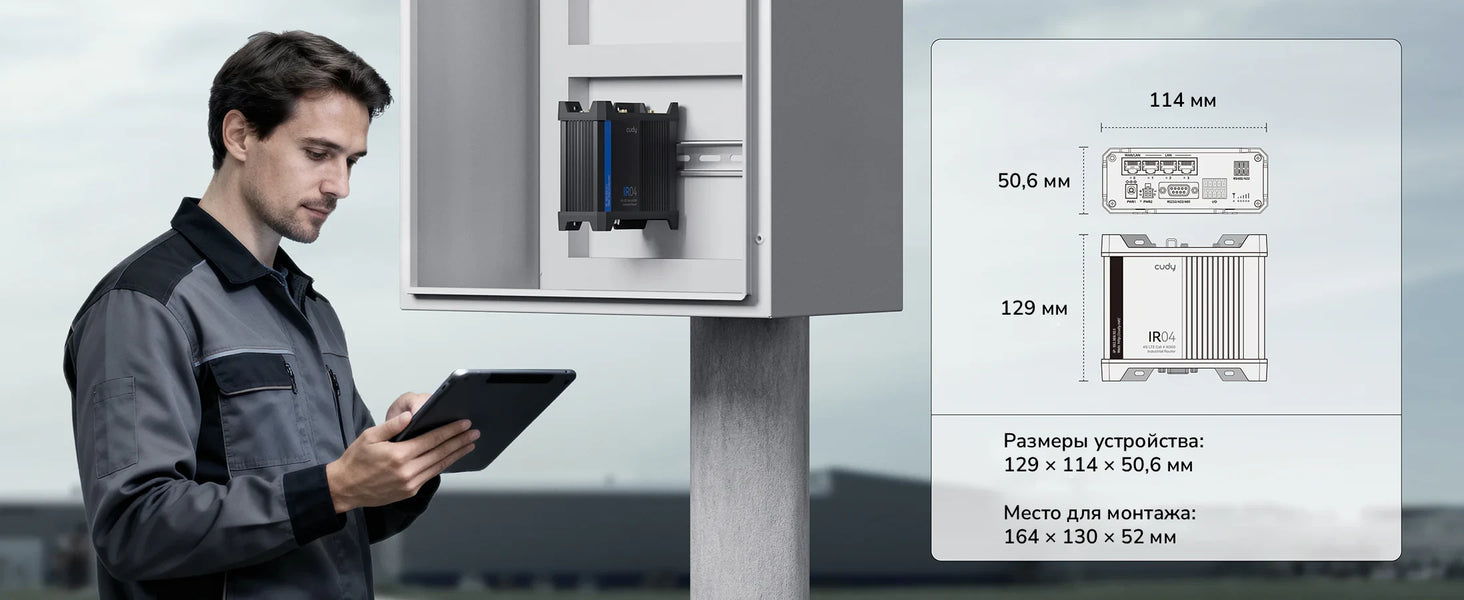

| Размеры |
Устройство: 129 × 114 × 50‚6 мм Место для монтажа: 164 × 130 × 52 мм |
|
| Вес устройства | 462 г | |

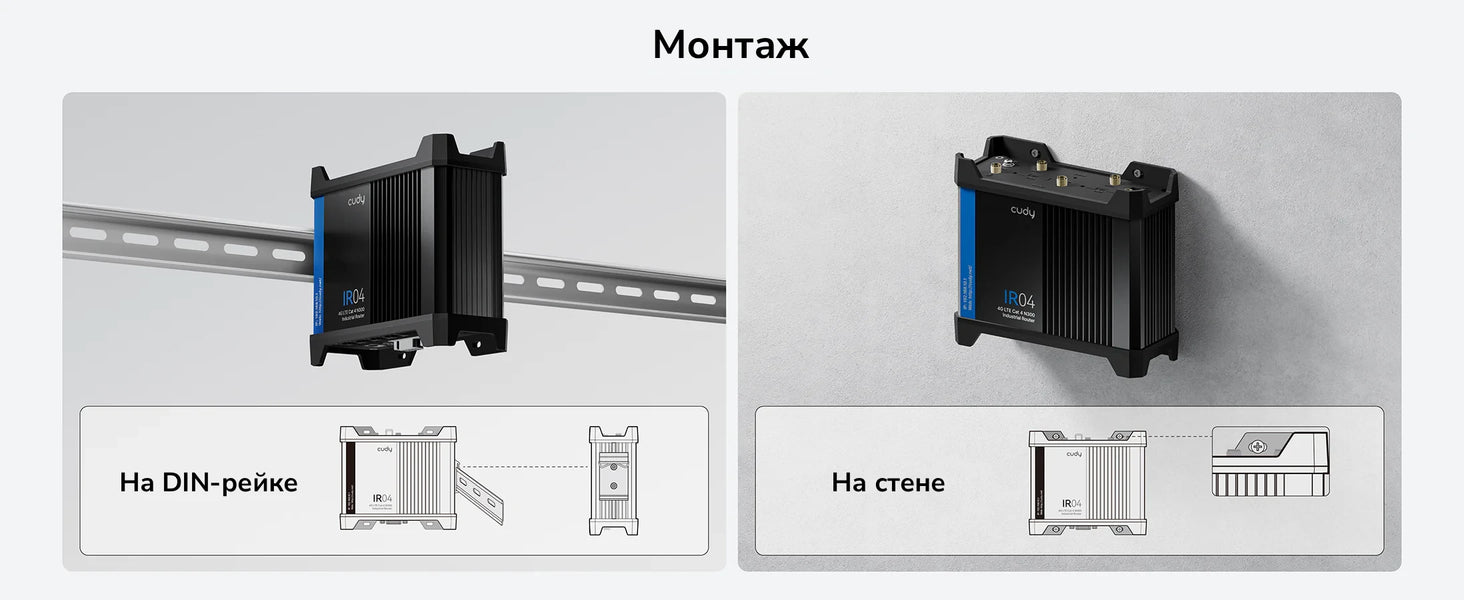

| Размещение | На стене‚ на DIN-рейке | |
| Комплект поставки | ||

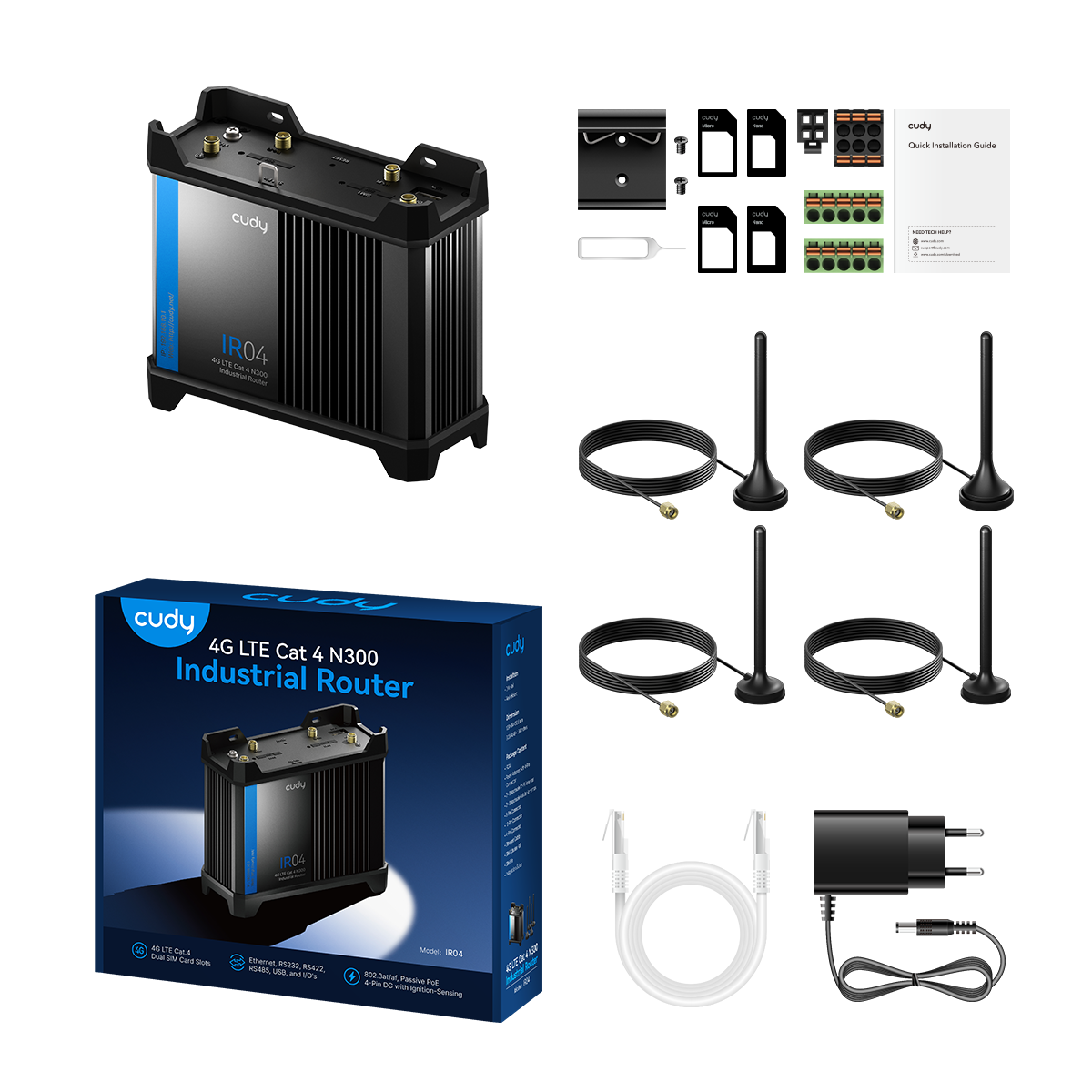

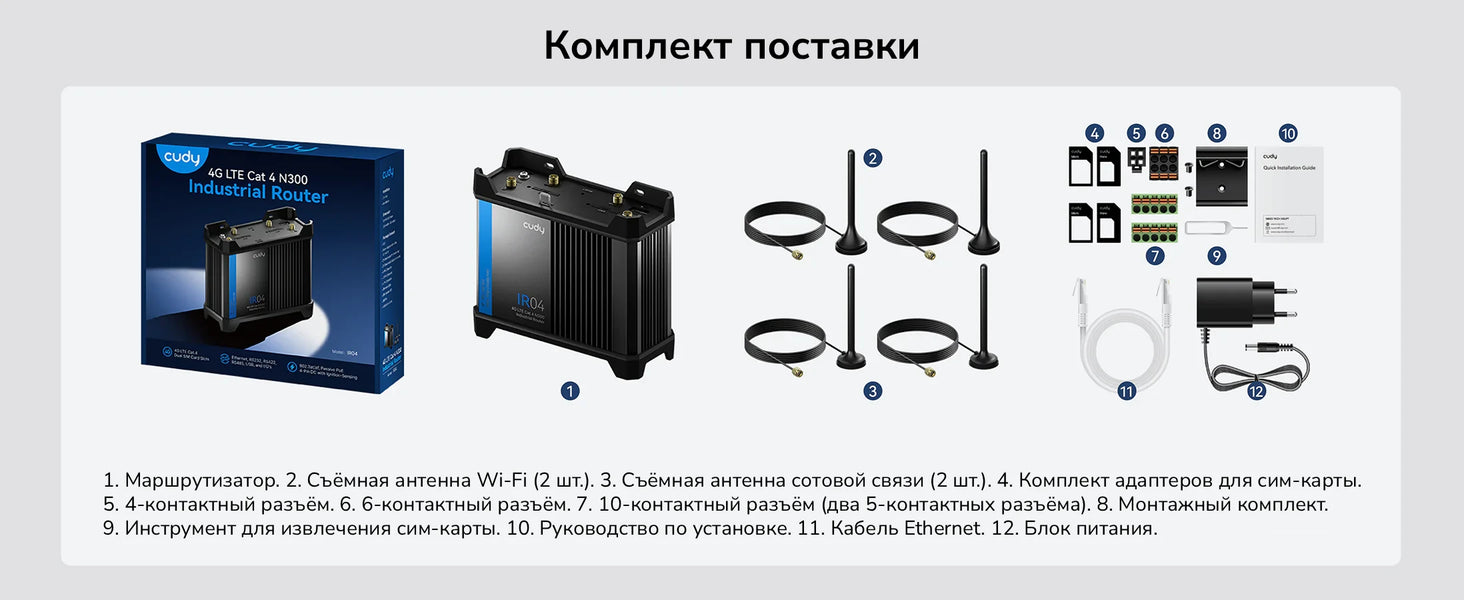

| Комплект поставки | Устройство‚ блок питания‚ съёмные антенны Wi-Fi‚ съёмные антенны сотовой связи‚ 6-контактный разъём‚ 10-контактный разъём‚ 4-контактный разъём‚ кабель Ethernet‚ комплект адаптеров для сим-карты‚ монтажный комплект‚ руководство по установке | |
| Информация для оформления заказа | ||
| Информация для оформления заказа | Вес одиночной упаковки | 935 г |
| Размеры одиночной упаковки |
220 × 200 × 60 мм |
|
| Количество одиночных упаковок в групповой упаковке | 10 | |
| Вес групповой упаковки (нетто) | 9‚4 кг | |
| Вес групповой упаковки (брутто) | 10 кг | |
| Размеры групповой упаковки |
48‚5 × 31‚9 × 22‚4 см |
|
| Версия устройства | ||
|---|---|---|
| Версия устройства | IR04 1.0 | |
| Беспроводная связь | ||
| Беспроводная связь | Стандарты Wi-Fi | Wi-Fi 4 |
| Технология модуляции Wi-Fi | 64-QAM | |
| Макс. количество одновременных подключений | 128 | |
| Рекомендуемое макс. количество одновременно подключённых клиентских устройств | 20 | |
| Макс. ширина канала Wi-Fi | 40 МГц | |
| Шифрование Wi-Fi | WPA‚ WPA2‚ WPA3 | |
| Гостевая сеть | 2‚4 ГГц | |
| WPS | Да (в веб-интерфейсе) | |
| Общие параметры | ||
| Общие параметры | Режимы работы | Мобильный роутер‚ роутер Wi-Fi‚ WISP |
| Мобильный APN | Выбор диапазона (фиксация диапазона)‚ выбор мобильного режима‚ роуминг данных‚ профиль APN‚ ручной профиль APN‚ значение MTU | |
| Режимы мобильной связи | Только 4G‚ только 3G‚ авто | |
| Режимы подключения WAN | DHCP‚ статический IP-адрес‚ PPPoE‚ L2TP‚ PPTP | |
| Резервное подключение к интернету при сбое | WAN‚ WISP‚ мобильная связь | |
| Сеть | ||
| Сеть | QoS (приоритизация) | Ограничение скорости для отдельных пользователей |
| DHCP | Резервирование адресов‚ список клиентов DHCP‚ сервер | |
| Версии интернет-протокола (IP) | IPv4‚ IPv6 | |
| Технологии IPv6 | Ретранслятор‚ динамическое подключение (SLAAC/DHCPv6)‚ статический IP-адрес‚ сквозное подключение‚ 464XLAT‚ MAP-E‚ DS-Lite | |
| Изменение параметра TTL | Продление‚ подмена‚ пользовательский параметр | |
| IGMP | IGMP Proxy (прокси-сервер IGMP)‚ IGMP snooping (отслеживание сетевого трафика IGMP) | |
| Переадресация | Проброс портов‚ запуск портов‚ UPnP‚ DMZ | |
| Межсетевой экран | Межсетевой экран SPI‚ защита от DoS-атак‚ блокировка запросов ping | |
| Шлюз прикладного уровня | Сквозное подключение IPsec‚ сквозное подключение L2TP‚ сквозное подключение PPTP‚ сквозное подключение FTP‚ сквозное подключение TFTP‚ сквозное подключение H.323‚ сквозное подключение SIP‚ сквозное подключение RTSP | |
| Утилиты | ||
| Утилиты | Сервер VPN | WireGuard‚ OpenVPN‚ PPTP‚ L2TP |
| Клиент VPN | WireGuard‚ OpenVPN‚ PPTP‚ L2TP | |
| Опции DNS | Ручной DNS‚ защита от повторной привязки‚ переопределение DNS на клиентских устройствах | |
| Обнаружение сетевого подключения | Да | |
| Ввод-вывод | ||
| Ввод-вывод | Панель состояния | Состояние входного напряжения‚ управление состоянием ретранслятора‚ управление развязанными выводами‚ управление выводом зажигания |
| Выбор типа ввода | Цифровой ввод‚ аналоговый ввод | |
| Триггер цифрового ввода | Изменение высоты | |
| Триггер аналогового ввода | Изменение напряжения‚ изменение тока | |
| Правила ввода | Выбор типа‚ отсрочка выполнения‚ тип вывода‚ состояние вывода‚ период возврата‚ сохранение состояния после перезагрузки | |
| Действия при срабатывании триггера | Активация вывода‚ отправка СМС-сообщения‚ переключение сим-карты‚ включение Wi-Fi‚ отключение Wi-Fi‚ перезагрузка | |
| Планировщики вывода | Тип вывода‚ целевое состояние‚ повтор | |
| Последовательное соединение | ||
| Последовательное соединение | Режимы | Клиент TCP‚ сервер TCP‚ UDP‚ протокол Modbus для передачи данных по TCP через последовательный шлюз |
| Управление | ||
| Управление | Управление всеми устройствами | Wi-Fi по расписанию‚ фильтрация MAC-адресов‚ привязка IP- и MAC-адресов |
| Управление отдельными устройствами | Включение (отключение) доступа в интернет‚ включение (отключение) соединения VPN‚ доступ к сети по расписанию‚ переименование устройства | |
| Управление контентом | Фильтрация доменов‚ фильтрация IP-адресов | |
| Система | ||
| Система | Способы локального управления | Веб-интерфейс‚ приложение |
| Способы удалённого управления | Управление через приложение‚ веб-интерфейс (HTTP‚ HTTPS)‚ TR-069 | |
| Обновление прошивки | Локальное обновление‚ обновление через приложение‚ обновление через интернет | |
| Инструменты диагностики | Диагностика‚ команда ping‚ трассировка‚ команда nslookup‚ системный журнал | |
| Языки | Русский‚ английский‚ бенгальский‚ каталанский‚ чешский‚ немецкий‚ греческий‚ испанский‚ французский‚ иврит‚ хорватский‚ итальянский‚ японский‚ кхмерский‚ корейский‚ нидерландский‚ норвежский‚ польский‚ португальский‚ румынский‚ словацкий‚ шведский‚ тайский‚ турецкий‚ украинский‚ вьетнамский‚ китайский (упрощённый)‚ китайский (традиционный) | |
| Надёжность | Перезагрузка по расписанию‚ резервное копирование и восстановление | |
| Панель управления | ||
| Панель управления | Окна с информацией | Состояние подключения к интернету‚ управление устройствами‚ состояние мобильной связи‚ состояние подключения WAN‚ состояние подключения LAN‚ состояние подключения WISP‚ состояние подключения Wi-Fi‚ состояние подключения VPN‚ состояние сервера DHCP‚ версия системы |
| Графики | Скорость мобильной связи‚ скорость подключения к интернету‚ скорость подключения WISP‚ скорость подключения Wi-Fi | |
- Фактическая скорость передачи данных по сотовой связи может отличаться от заявленной и зависит от ряда факторов, включая условия тарифного плана, расстояние до ближайшей базовой станции и её загруженность, планировку здания и наличие физических преград.
- Фактическая скорость передачи данных по Wi-Fi может отличаться от заявленной и зависит от параметров сети, ограничений клиентских устройств, а также внешних факторов, таких как планировка помещения, наличие физических преград и местоположение клиентских устройств.
