Коммутаторы
IG1008ES2

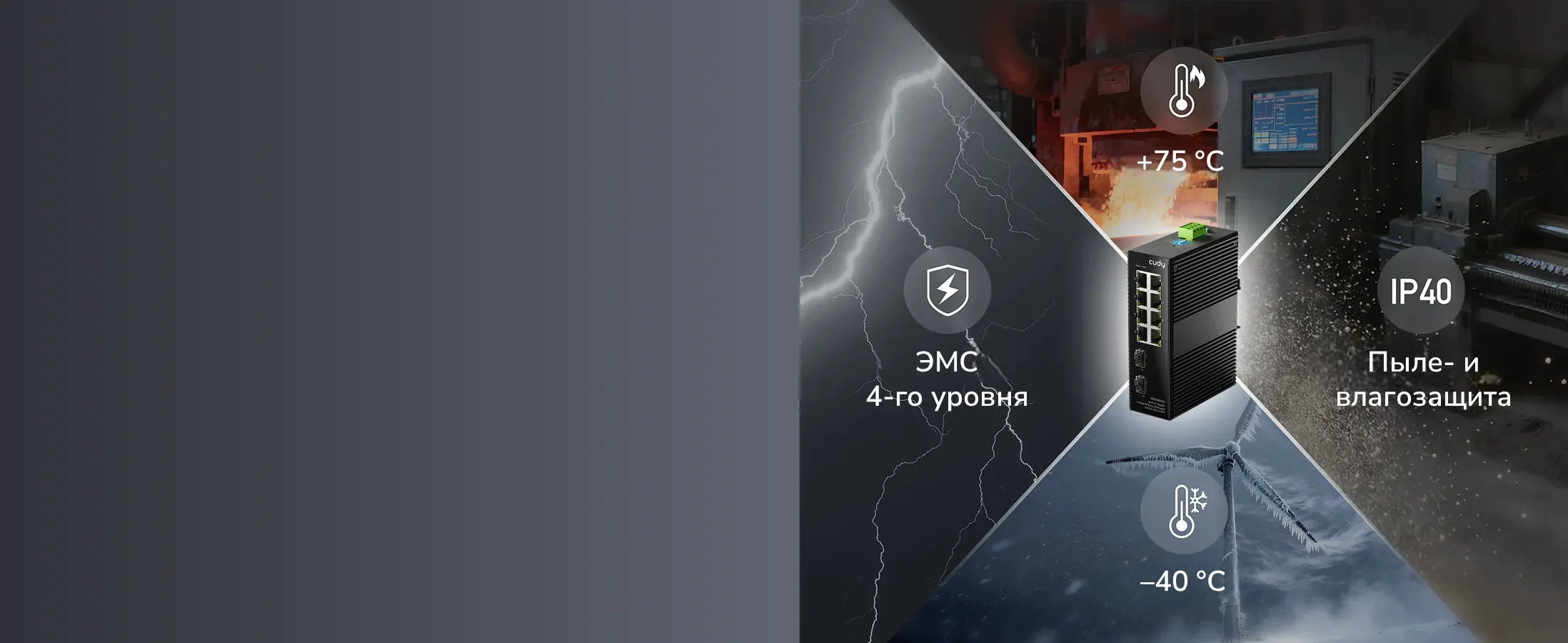

Работает в любых условиях

Благодаря качественным компонентам данное устройство поддерживает электромагнитную совместимость 4-го уровня, что обеспечивает устойчивость портов Ethernet и разъём питания к электростатическим разрядам и перепадам напряжения. Микросхемы промышленного уровня и продуманная конструкция теплоотвода обеспечат стабильную и долгую работу устройства даже при предельных температурных значениях.

Работает в любых условиях

Благодаря качественным компонентам данное устройство поддерживает электромагнитную совместимость 4-го уровня, что обеспечивает устойчивость портов Ethernet и разъём питания к электростатическим разрядам и перепадам напряжения. Микросхемы промышленного уровня и продуманная конструкция теплоотвода обеспечат стабильную и долгую работу устройства даже при предельных температурных значениях.

Продуманная конструкция

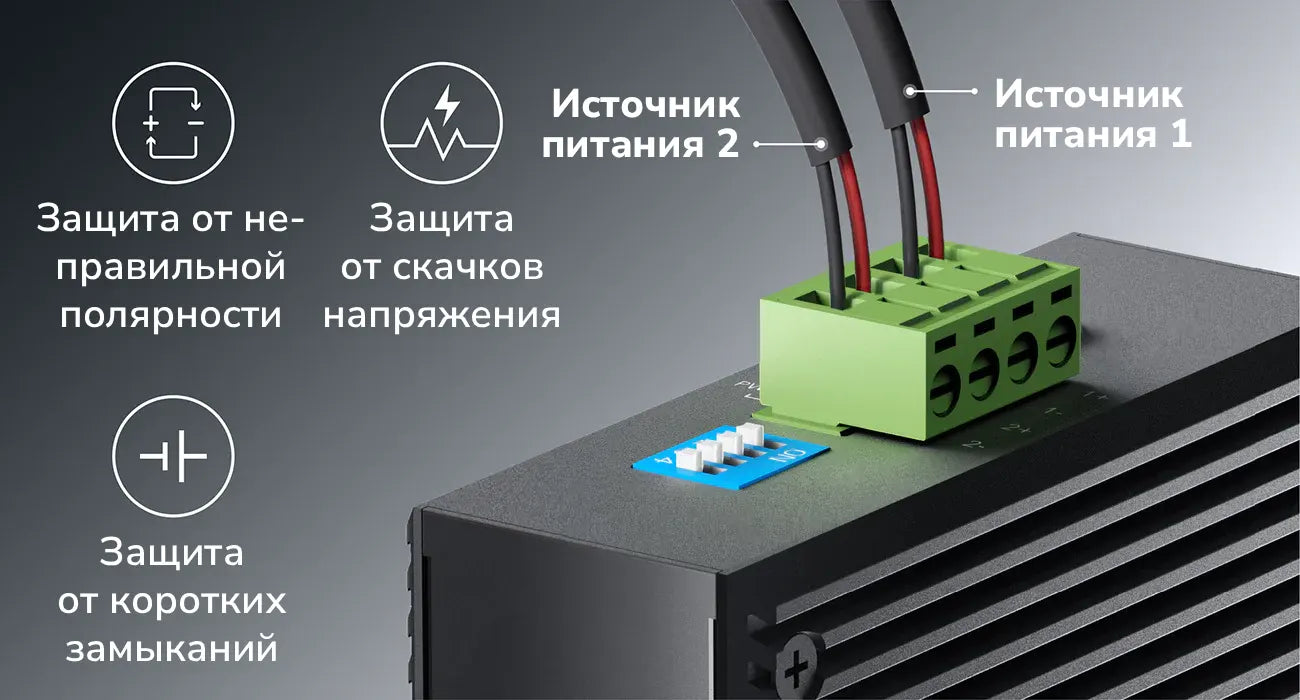

Два источника питания

Данный коммутатор обеспечивает резервирование за счёт двух разъёмов питания с большим диапазоном поддерживаемых напряжений (9,6–60 В). Также данная модель имеет защиту от неправильной полярности и коротких замыканий, что гарантирует дополнительную безопасность.

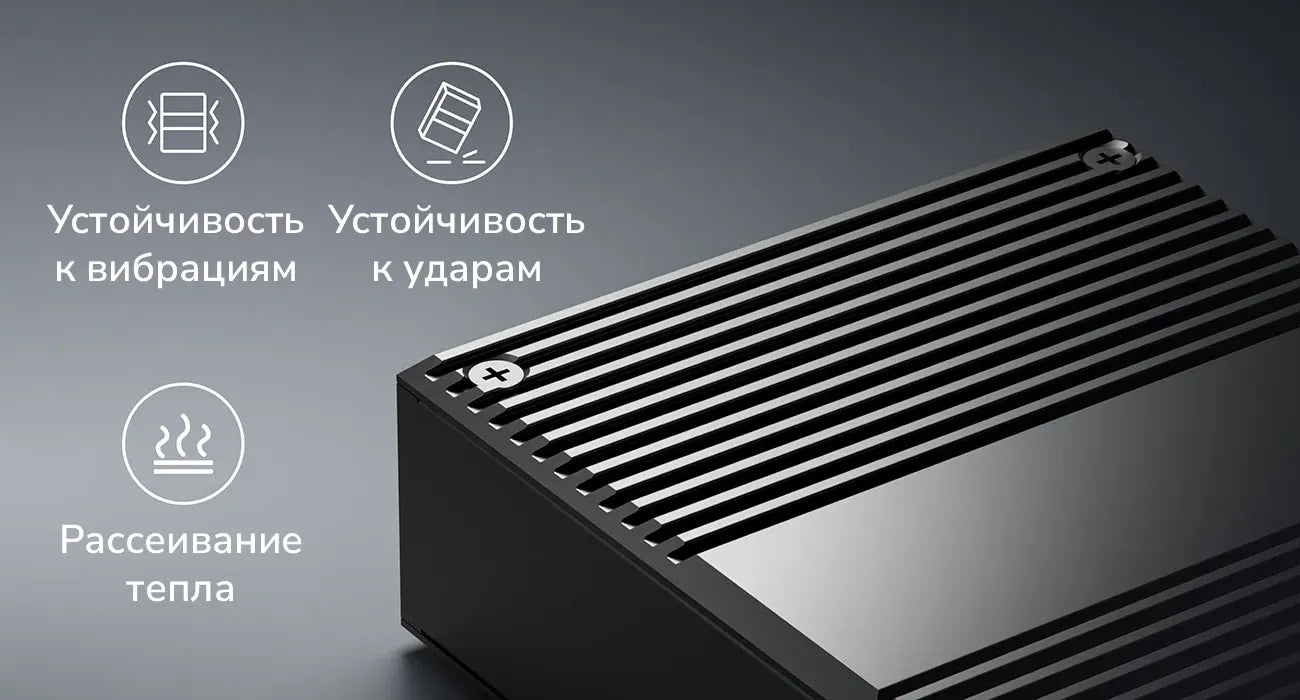

Прочный корпус

Ребристая форма теплоотвода не только улучшает рассеивание тепла, но и повышает структурную прочность при вибрациях и ударах, что также обеспечивается повышенным числом точек монтажа печатной платы.

DIP-переключатели

Веб-интерфейс управления

Если включено управление через веб-интерфейс, коммутатор будет игнорировать положения остальных трёх DIP-переключателей, при этом все функции будут по-прежнему доступны через веб-интерфейс.

Режим «VLAN» изолирует порты Downlink

Режим «VLAN» позволяет изолировать порты и повысить безопасность сети. Когда включён этот режим, порты Downlink могут взаимодействовать только с портами Uplink.

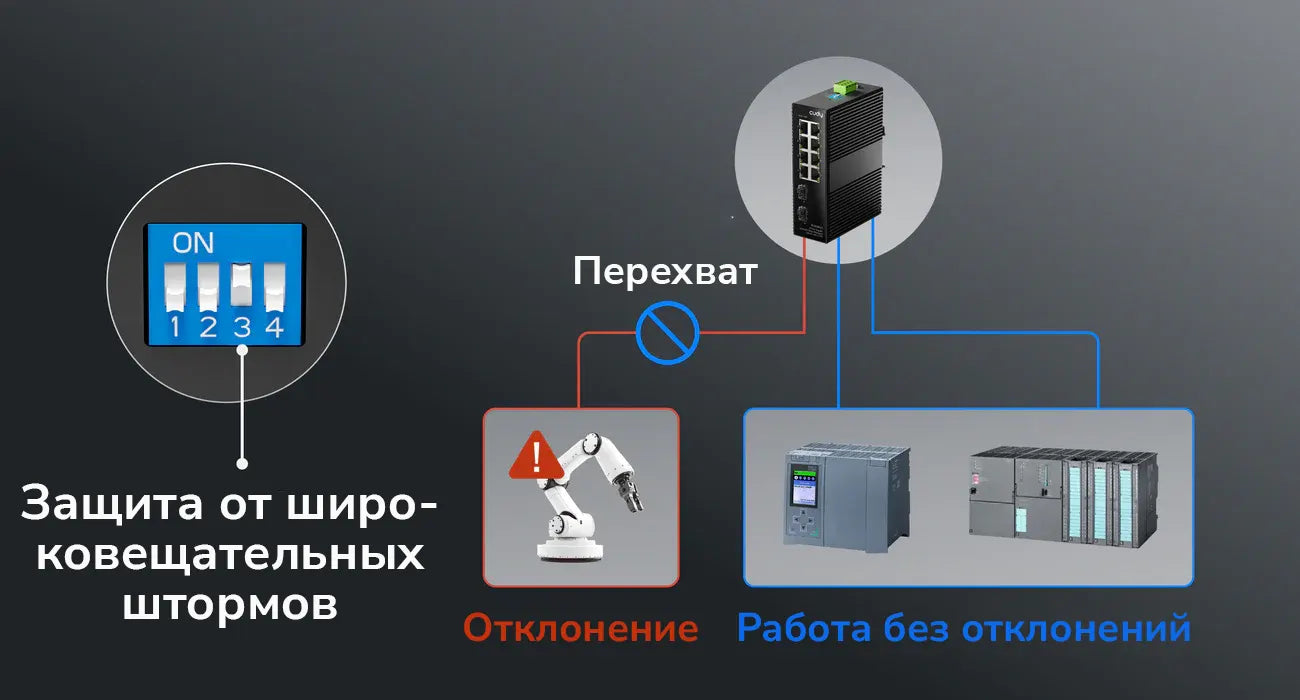

Защита от широковещательных штормов

В случае ARP-спуфинга или иной подобной угрозе соответствующий порт будет тут же отключён, что позволит защитить сеть.

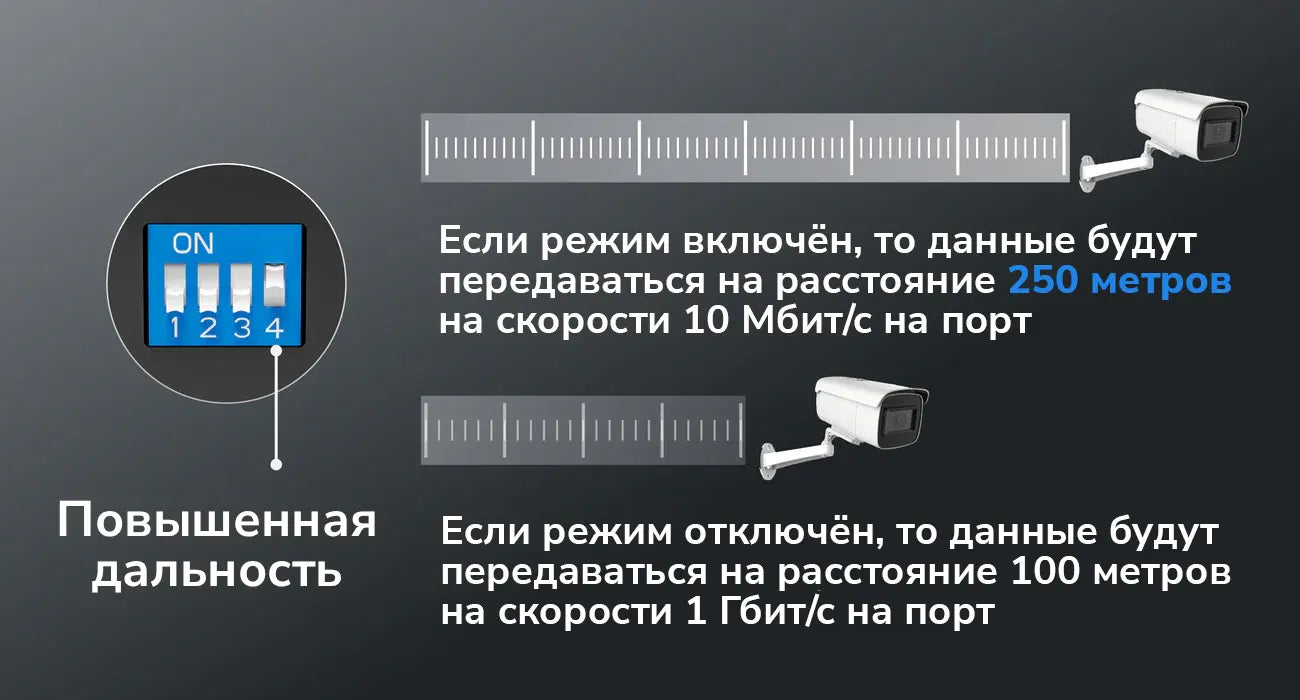

Режим «Extend» повышает дальность до 250 м

Режим повышенной дальности («Extend») позволяет увеличить дальность передачи до 250 метров (при этом скорость этих портов будет снижена до 10 Мбит/с).

Функции управления 2-го уровня

Сети VLAN

Возможность создания сетей VLAN на основе стандарта 802.1Q, портов или MTU позволит повысить эффективность и безопасность сети.

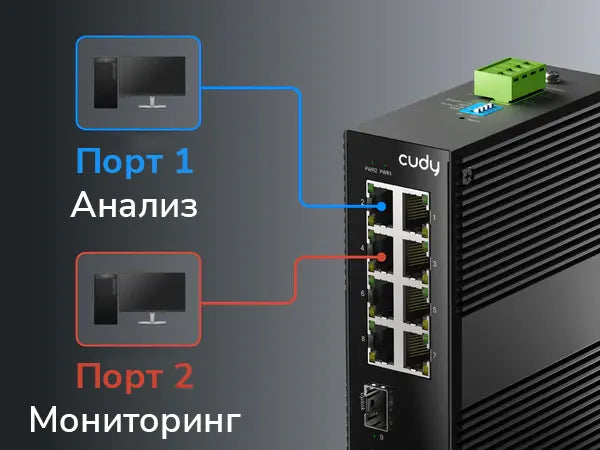

Зеркалирование портов

Зеркалируйте трафик с выбранных портов на порт мониторинга для анализа трафика и устранения неполадок.

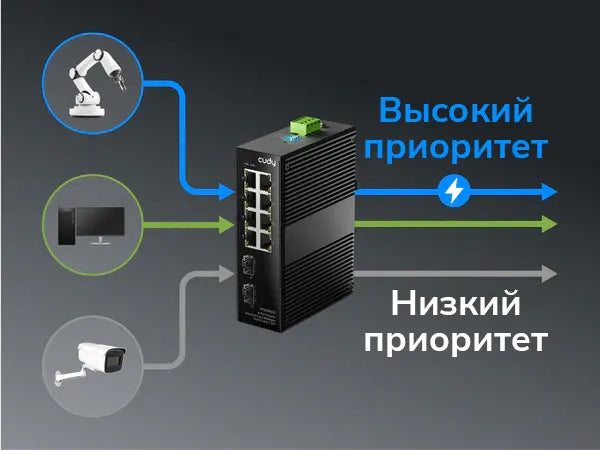

Приоритизация (QoS)

Возможность приоритизации трафика на основе стандарта 802.1p, DSCP или портов обеспечит стабильную передачу чувствительного к задержкам трафика.

Защита от петель

Автоматическое обнаружение и устранение сетевых петель. У проблемных портов индикаторы будут мигать.

1 2

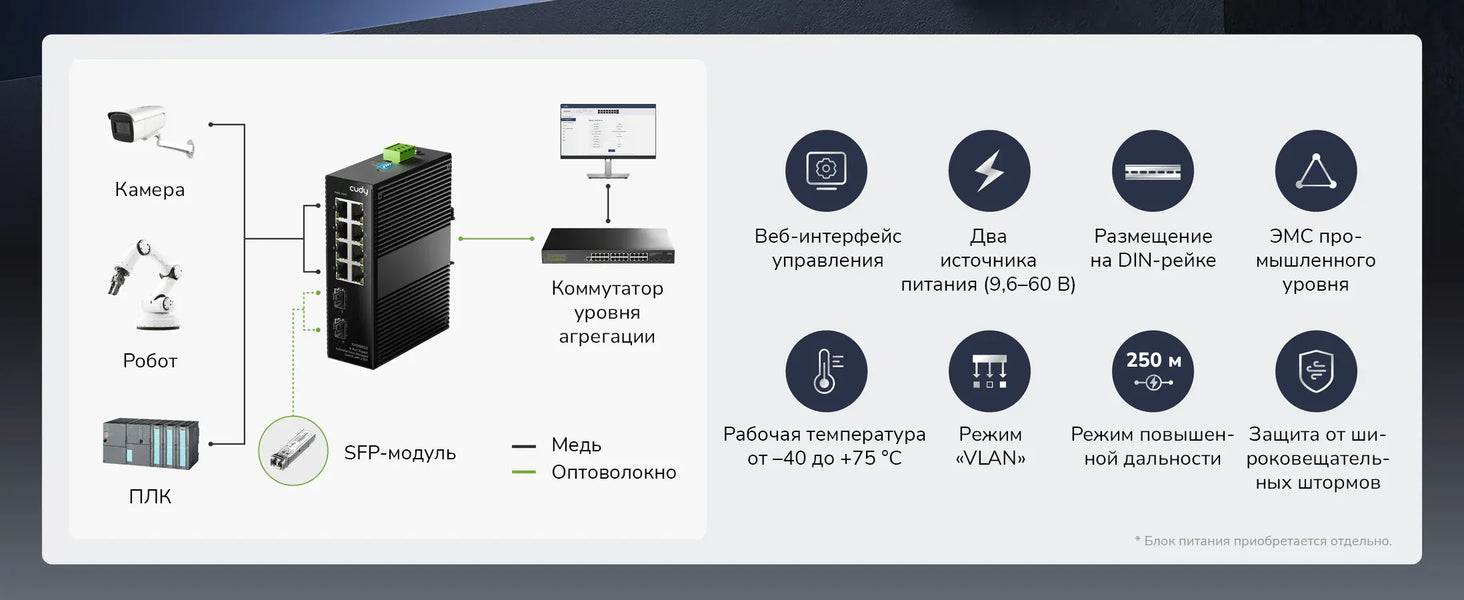

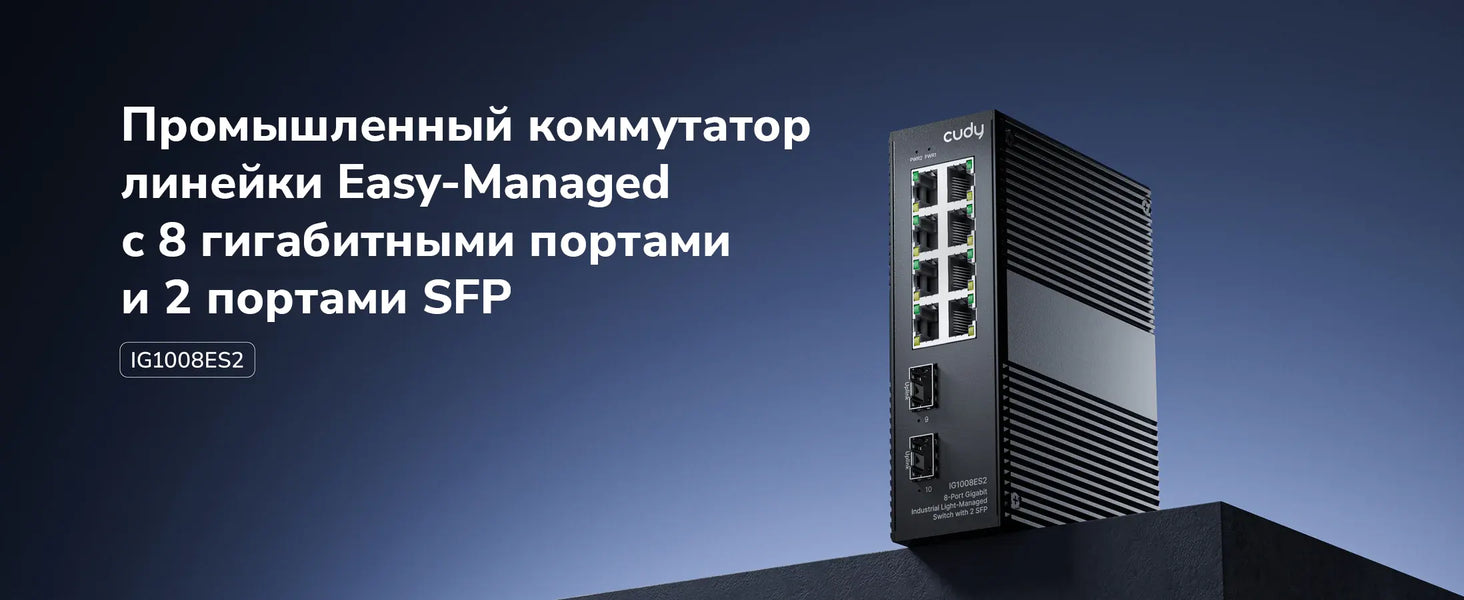

Промышленный коммутатор линейки Easy-Managed с 8 гигабитными портами и 2 портами SFP

Промышленный коммутатор линейки Easy-Managed с 8 гигабитными портами и 2 портами SFP, IG1008ES2 1.0

IG1008ES2 1.0

Данный промышленный коммутатор с 8 гигабитными портами и 2 портами SFP позволит создать сеть на производственных и иных промышленных объектах.

  • 8 экранированных гигабитных портов
  • Два порта SFP
  • IP40, –40...+75 °C
  • Два источника питания (9,6–60 В)
  • Защита от неправильной полярности
  • Защита от короткого замыкания
  • Защита от широковещательных штормов
  • Переключатель VLAN
  • Крепление для монтажа на DIN-рейку
Просмотреть всю информацию
Версия устройства
Версия устройства IG1008ES2 1.0
Интерфейсы
Интерфейсы Порты SFP (1‚25 Гбит/с) 2
Гигабитные порты RJ45 8
Экранированные порты RJ45 Да
Порты с поддержкой режима повышенной дальности 1–4 (по умолчанию)
Порты с поддержкой режима VLAN 1–8 (по умолчанию)
Индикаторы Power 1 (питание 1)‚ Power 2 (питание 2)‚ у каждого порта Ethernet: Link (соединение)‚ Act (активность)
Разъёмы питания Клемма входного питания
Физические кнопки Reset (сброс настроек)‚ WEB‚ VLAN‚ Broadcast Storm Prevention (защита от широковещательных штормов)‚ Extend (режим повышенной дальности)
Примечания к физическим кнопкам Если переключатель «WEB» находится во включённом положении‚ положения других переключателей будут игнорироваться.
Производительность
Производительность Скорость и дальность передачи данных по медным портам Кабель категории 3 или выше: 100 метров на скорости 10 Мбит/с. Кабель категории 5 или выше: 100 метров на скорости 100 Мбит/с. Кабель категории 5e или выше: 100 метров на скорости 1 Гбит/с. Кабель категории 5e или выше: 250 метров на скорости 10 Мбит/с.
Примечания к скорости и дальности передачи данных по медным портам Передача данных на 250 метров возможна только на портах с поддержкой режима увеличения дальности‚ когда включён режим увеличения дальности.
Характеристики и дальность передачи данных оптических портов Зависит от используемого оптического модуля.
Количество записей в таблице MAC-адресов 4096
Максимальная коммутационная способность 21 Гбит/с
Максимальная скорость передачи 14‚88 млн пакетов в секунду
Кадр Jumbo 16 КБ
Буфер пакетов 1.5 Мбит

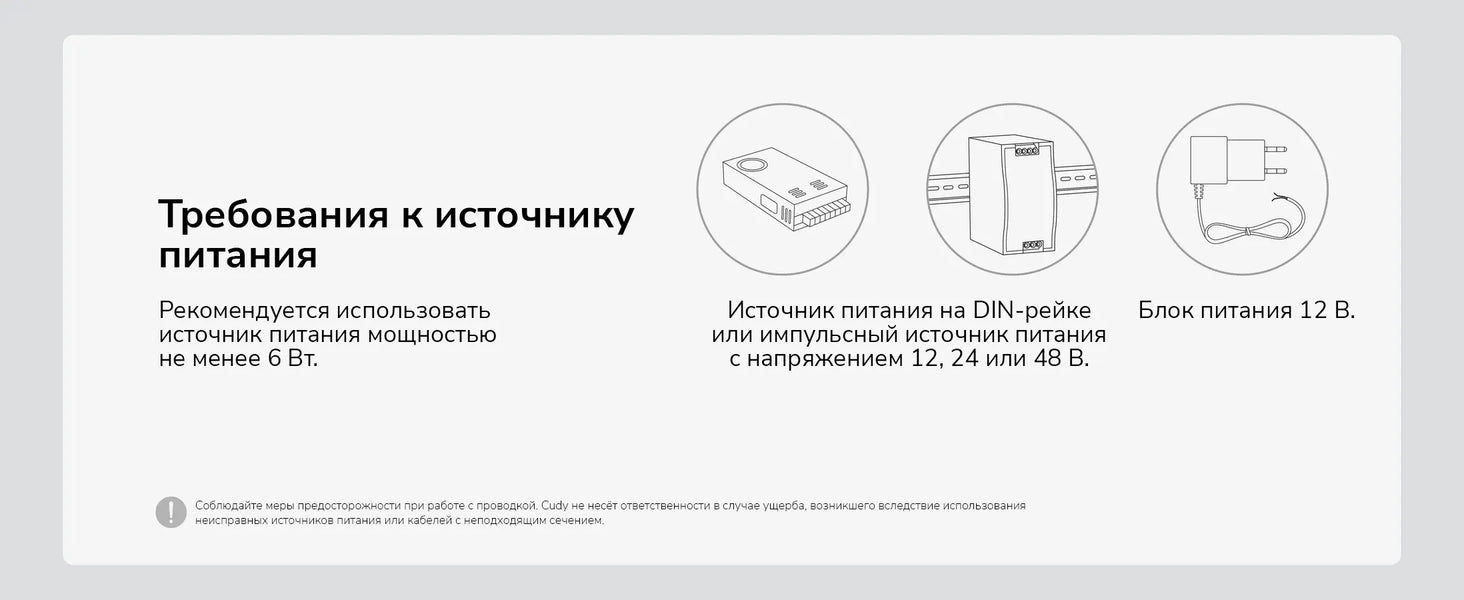

Питание
Питание Способы подачи питания Постоянный ток (через клемму)
Резервирование Два источника питания
Входная мощность 9‚6–60 В
Максимальное энергопотребление 6 Вт
Энергопотребление в режиме ожидания 0‚6 Вт
Защита от неправильной полярности Да
Защита от короткого замыкания Да
Коммутация
Коммутация Протоколы 802.3 802.3x (управление потоком)‚ 802.3i (10BASE-T)‚ 802.3u (100BASE-TX)‚ 802.3ab (1000BASE-T)‚ 802.3z (1000BASE-X)‚ 802.3az (энергосбережение)
Протоколы 802.1 802.1p: протокол класса обслуживания (CoS) и приоритизации (QoS) 2-го уровня локальной сети; 802.1q: мост VLAN; 802.1ab: LLDP/LLDP-MED
Управление портами Включение (выключение) портов‚ согласование скорости портов‚ магистральный порт (статическое агрегирование)‚ зеркалирование портов‚ ограничение скорости передачи данных‚ настройки кадра Jumbo‚ защита от широковещательных штормов‚ мониторинг трафика‚ управление MAC-адресами‚ энергосбережение Ethernet (802.3az)
Количество сеансов зеркалирования портов 2
Количество групп магистральных портов 2
Макс. количество портов в группе магистральных портов 4
Функции 2-го уровня Отслеживание сетевого трафика IGMP‚ защита от образования петель‚ DHCP snooping‚ настройка LLDP и отображение информации о подключённых устройствах по LLDP‚ VLAN (на основе MTU‚ на основе портов‚ на основе стандарта 802.1Q)‚ приоритизация (DSCP‚ 802.1p‚ на основе портов)
Надёжность
Надёжность Способы заземления Точка заземления
Безопасность IEC 62368
Электромагнитная совместимость EN55032 (класс А)
EN55035 (класс А)
Электромагнитные помехи Свод федеральных нормативных актов (CFR) Федеральной комиссии США по связи (FCC): глава 47‚ часть 15B‚ пункт «h» (цифровые устройства класса А)
Электромагнитная восприимчивость IEC 61000-4-2: устойчивость к электростатическим разрядам 4-го уровня (контакт: 8 кВ‚ воздух: 15 кВ)
IEC 61000-4-3: восприимчивость к радиоизлучению 4-го уровня (80 МГц — 1 ГГц: 30 В/м)
IEC 61000-4-4: защита от кратковременных выбросов напряжения 4-го уровня (разъём питания: 2 кВ‚ RJ45: 4 кВ)
IEC 61000-4-5: устойчивость к перепадам напряжения 4-го уровня (разъём питания: дифференциальное напряжение 2 кВ‚ синфазное напряжение 4 кВ; порт RJ45: синфазное напряжение 6 кВ)
IEC 61000-4-6: кондуктивная восприимчивость 3-го уровня (10 В)
IEC 61000-4-8: магнитное поле промышленной частоты 5-го уровня
IEC 61000-4-9: импульсное магнитное поле 5-го уровня
IEC 61000-4-10: устойчивость к колебательному затухающему магнитному полю 5-го уровня
Примечания по электромагнитной восприимчивости Заявленные значения соответствуют максимальным уровням соответствующих стандартов IEC.
Ударостойкость IEC 60068-2-27
Виброустойчивость IEC 60068-2-6
Свободное падение IEC 60068-2-32
Параметры окружающей среды Рабочая температура: –40...+75 °C
Температура хранения: –40...+85 °C
Влажность воздуха при эксплуатации: 5–95% без образования конденсата
Влажность воздуха при хранении: 5–95% без образования конденсата
Система
Система Способы управления Веб-интерфейс
Обновление прошивки Локальное обновление
Надёжность Резервное копирование и восстановление
Инструменты диагностики Состояние кабеля и определение его длины‚ Ping
Языки Русский‚ английский‚ бенгальский‚ немецкий‚ испанский‚ французский‚ португальский‚ арабский‚ индонезийский‚ хинди‚ урду‚ китайский (традиционный)‚ китайский (упрощённый)
Корпус
Корпус Размеры Устройство:
47‚5 × 103 × 144 мм

Место для монтажа:
47‚5 × 147 × 165 мм
Материал изготовления Алюминий
Степень пыле- и влагозащиты IP40
Размещение На DIN-рейке
Комплект поставки
Комплект поставки Устройство‚ руководство по установке
Информация для оформления заказа
Информация для оформления заказа Размеры одиночной упаковки 207 × 154 × 75 мм
Количество одиночных упаковок в групповой упаковке 20
Размеры групповой упаковки 43‚9 × 40‚5 × 33‚1 см
