Industrial Switch
IG1008ES2

Survives Heat, Cold, Surge, and ESD

Urządzenie zbudowane z elementów o jakości przemysłowej i wyposażone w podzespoły, osiągaEMC poziomu 4aby wytrzymać przepięcia i wyładowania elektrostatyczne z portów zasilania i Ethernet.układy scalone klasy przemysłowej, razem zdodatkowa konstrukcja radiatora, umożliwiają stabilną pracę w ekstremalnych temperaturach i gwarantują długoterminową trwałość.

Survives Heat, Cold, Surge, and ESD

Urządzenie zbudowane z elementów o jakości przemysłowej i wyposażone w podzespoły, osiągaEMC poziomu 4aby wytrzymać przepięcia i wyładowania elektrostatyczne z portów zasilania i Ethernet.układy scalone klasy przemysłowej, razem zdodatkowa konstrukcja radiatora, umożliwiają stabilną pracę w ekstremalnych temperaturach i gwarantują długoterminową trwałość.

Wytrzymałość elektryczna i fizyczna

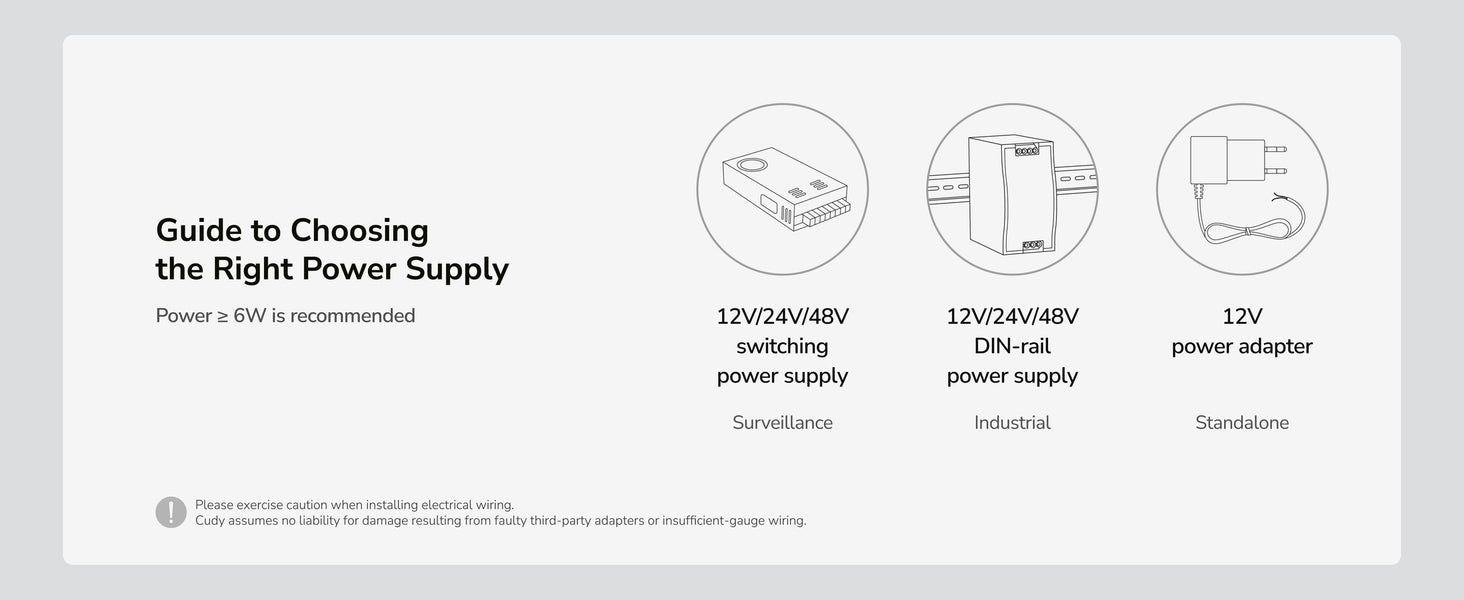

Dwa wejścia prądu stałego. Zakres napięcia 9,6–60 V.

The switch supports dual DC inputs (9.6–60V) for extra redundant protection. It also includes reverse-polarity and short-circuit protection to ensure stable operation in complex power environments.

Wytrzymała obudowa. Wzmocniona konstrukcja.

Falisty radiator nie tylko poprawia odprowadzanie ciepła, ale także zwiększa sztywność konstrukcji. Wewnętrznie płytka PCB i komponenty są wzmocnione dodatkowymi punktami mocowania, które zapewniają amortyzację drgań.

Przełączniki DIP zapewniające elastyczne wdrażanie

Zarządzanie siecią dla pełnej kontroli

Zarządzaj wszystkim za pomocą panelu internetowego. Po włączeniu zarządzania przez sieć, przełącznik ignoruje pozostałe trzy przełączniki DIP, a wszystkie powiązane funkcje pozostają konfigurowalne przez sieć.

Sieć VLAN izoluje porty łącza w dół, co zwiększa bezpieczeństwo

Włącz tryb VLAN, aby zapobiec włamaniom po stronie klienta i wyciekowi poufnych danych. Klienci łącza w dół będą mogli komunikować się tylko z urządzeniami łącza w górę.

Zapobieganie burzom rozgłoszeniowym

Zapewnia stabilność i responsywność sieci, redukując przestoje spowodowane nieprawidłowo skonfigurowanymi urządzeniami lub nietypowym ruchem.

Przedłużenie do 250 m Transmisja

W przypadku sieci długodystansowych włącz tryb rozszerzony, aby połączyć klientów oddalonych nawet o 250 metrów, ograniczając prędkość portu do 10 Mb/s.

Funkcje zarządzania L2

802.1Q/Port/MTU VLAN

Podziel urządzenia na dedykowane firmowe sieci VLAN, aby zwiększyć bezpieczeństwo i wydajność sieci.

Dublowanie portów

Przekieruj ruch z wybranych portów do portu monitorującego w celu analizy ruchu i rozwiązywania problemów.

802.1p/DSCP/QoS portu

Umożliwia tworzenie reguł, które nadają priorytet ruchowi najbardziej wrażliwemu na opóźnienia, np. poleceniom sterowania produkcją.

Wykrywanie/zapobieganie pętli

Automatycznie wykrywa pętle sieciowe, wskazuje zagrożone porty za pomocą migających diod LED i blokuje pętlę.

1 2

8-portowy gigabitowy przemysłowy przełącznik łatwy w zarządzaniu z 2 portami SFP

8-portowy gigabitowy przemysłowy przełącznik łatwy w zarządzaniu z 2 portami SFP, IG1008ES2 1.0

IG1008ES2 1.0

Przemysłowy przełącznik 8-GbE 2-SFP z funkcją zarządzania, przeznaczony do pracy w sieci w trudnych warunkach, np. w przemyśle produkcyjnym, transporcie, sektorze morskim, sektorze ropy i gazu oraz górnictwie.

  • 8× GbE, Shielded, ±6kV Surge Resistant
  • 2× 1,25G SFP
  • IP40, -40~75°C (-40~167°F)
  • Dual DC Inputs, Requires 9.6~60V Power
  • Ochrona przed odwrotną polaryzacją
  • Zabezpieczenie przed zwarciem
  • Broadcast Storm Prevention On/Off
  • Włączanie/wyłączanie sieci VLAN
  • Zintegrowany uchwyt na szynę DIN
Pokaż kompletne dane
Wersja modelu
Wersja modelu IG1008ES2 1.0
Interfaces
Interfaces 1.25G SFP Slots 2
Gigabit RJ45 Ports 8
Shielded RJ45 Port
Extend Mode Ports #1~#4 by default, configurable when the Web mode is activated
VLAN Mode Ports #1~#8 by default, configurable when the Web mode is activated
LED
  • Power 1
  • Power 2
  • Link/ACT of Each Ethernet Port
Physical Buttons
  • Reset Button
  • Web On/Off
  • VLAN On/Off
  • Broadcast Storm Prevention On/Off
  • Extend On/Off
Physical Buttons Note When Web On/Off is enabled, the other On/Off toggles will be ignored by the system.
Performance
Performance Max Copper Speed and Distance
  • Cat. 3 or higher cable: 100 meters at 10 Mbps
  • Cat. 5 or higher cable: 100 meters at 100 Mbps
  • Cat. 5e or higher cable: 100 meters at Gigabit
  • Cat. 5e or higher cable: 250 meters at 10 Mbps
Copper Speed and Distance Note 250-meter transmission is only available on the Extend Mode ports when the Extend Mode is activated.
Optical Spec and Distance Depends on the Installed Optical Module
MAC Address Table 4096
VLANs 4096
Max Switching Capacity 21 Gbps
Max Forwarding Rate 14.88 Mpps
Jumbo Frame 16 KB
Packet Buffer 1.5 Mbit
Power
Power Power Input Type Power Input Terminal
Power Methods DC via Terminal Block
Power Redundancy Dual Inputs
Power Input 9.6-60V⎓
Max Power Consumption 6.0W
Idle Power Consumption 0.6W
Polarity Reverse Protection
Short Circuit Protection
Switching
Switching 802.3 Protocols
  • 802.3x Flow Control
  • 802.3i 10BASE-T
  • 802.3u 100BASE-TX
  • 802.3ab 1000BASE-T
  • 802.3z 1000BASE-X
  • 802.3az Power Saving
802.1 Protocols
  • 802.1p: LAN Layer 2 QoS/CoS
  • 802.1q: VLAN Bridge Operation
  • 802.1ab: LLDP/LLDP-MED
Port Management
  • Port On/Off
  • Port Negotiation Speed
  • Port Trunk (Static Aggregation)
  • Port Mirror
  • Data Rate Limit
  • Jumbo Frame Settings
  • Storm Control
  • Traffic Monitor
  • MAC Address Management
  • EEE (802.3az)
Port Mirror Sessions 2
Port Trunk Groups 2
Max Port Num per Port Trunk Group 4
L2 Features
  • IGMP Snooping
  • Loop Prevention
  • Loop Detection
  • DHCP Snooping
  • LLDP Config and Neighbors
  • MTU VLAN
  • Port-Based VLAN
  • 802.1Q VLAN
  • DSCP QoS
  • 802.1p QoS
  • Port-Based QoS
Reliability
Reliability Grounding Methods Grounding Point
Safety IEC/EN 62368
EMC EN55032 Class A
EN55035 Class A
EMI FCC 47 CFR Part 15B Class A
EMS IEC/EN 61000-4-2, Level 4 ESD: Contact: 8kV; Air: 15kV
IEC/EN 61000-4-3, Level 4 RS: 80 MHz to 1 GHz: 30 V/m
IEC/EN 61000-4-4, Level 4 EFT: Power: 2kV; RJ45: 4kV
IEC/EN 61000-4-5, Level 4 Surge: Power: DM 2kV, CM 4kV; RJ45: CM 6kV
IEC/EN 61000-4-6, Level 3 CS: 10V
IEC/EN 61000-4-8, Level 5 PFMF
IEC/EN 61000-4-9, Level 5 PMF
IEC/EN 61000-4-10, Level 5 DOMF
EMS Note The levels listed in each EMS field are the highest level defined in the IEC/EN standard.
Shock IEC 60068-2-27
Vibration IEC 60068-2-6
Free Fall IEC 60068-2-32
Environment Operating Temperature: -40 ℃ ~ 75 ℃ (-40 ℉ ~167 ℉)
Storage Temperature: -40 ℃ ~ 85 ℃ (-40 ℉ ~ 185 ℉)
Operating Humidity: 5% ~ 95% non-condensing
Storage Humidity: 5% ~ 95% non-condensing
System
System Control Methods Config Web Page
Firmware Upgrade Local Upgrade
Reliability Backup and Restore
Diagnostic Tools
  • Cable Status/Length Diagnosis
  • Ping
Languages
  • English
  • Bengali
  • German
  • Spanish
  • French
  • Portuguese
  • Russian
  • Arabic
  • Indonesian
  • Hindi
  • Urdu
  • Traditional Chinese
  • Simplified Chinese
Mechanical
Mechanical Dimension Device:
47.5×103×144 mm
1.87×4.06×5.67 inches
Mounting Space:
47.5×147×165 mm
1.87×5.79×6.5 inches
Product Weight 576.0 g (20.32 oz.)
Casing Material Aluminum
Ingress Protection IP40
Installation DIN-Rail
Package Content
Package Content
  • IG1008ES2
  • Installation Guide
Ordering Information
Ordering Information Retail Package Dimension 207×154×75 mm
8.15×6.06×2.95 inches
Retail Package Weight 730.8 g (25.78 oz.)
Units per Carton 20
Carton Net Weight 14.6 kg (32.19 lbs)
Carton Gross Weight 15.5 kg (34.17 lbs)
Carton Dimension 43.9×40.5×33.1 cm
17.28×15.94×13.03 inches
