工业路由
IR04

双4G、无线、有线

多重联网保障业务稳定在线

配备双4G SIM卡槽、有线网、WISP无线网四种联网方式，并支持自动故障转移，保障网络稳定可靠、业务始终在线。

双4G、无线、有线

多重联网保障业务稳定在线

配备双4G SIM卡槽、有线网、WISP无线网四种联网方式，并支持自动故障转移，保障网络稳定可靠、业务始终在线。

工业控制与连接

12种丰富接口

多种接口类型，满足设备的联网、控制与数据采集需求。支持的接口包括：以太网、USB、RS232、RS485、RS422、点火感应（Ignition Sensing）、模拟输入、干接点输入（DI-Dry）、湿接点输入（DI-Wet）、干接点输出（DO-Dry）、湿接点输出（DO-Wet）以及 Wi-Fi。

工业控制与连接

12种丰富接口

多种接口类型，满足设备的联网、控制与数据采集需求。支持的接口包括：以太网、USB、RS232、RS485、RS422、点火感应（Ignition Sensing）、模拟输入、干接点输入（DI-Dry）、湿接点输入（DI-Wet）、干接点输出（DO-Dry）、湿接点输出（DO-Wet）以及 Wi-Fi。

多种供电方式可选

DC. 4-Pin. PoE. 非标 PoE.

多种供电方式，便于灵活安装 — 适用于嵌入机器、生产线、移动载体以及配电箱等场景。

  • A. DC 直流受电（包装内含电源）
  • B. 4-Pin 插座受电
  • C. 802.3at/af PoE 受电
  • D. 非标 PoE 受电

多种供电方式可选

DC. 4-Pin. PoE. 非标 PoE.

多种供电方式，便于灵活安装 — 适用于嵌入机器、生产线、移动载体以及配电箱等场景。

  • A. DC 直流受电（包装内含电源）
  • B. 4-Pin 插座受电
  • C. 802.3at/af PoE 受电
  • D. 非标 PoE 受电

完善的防护设计

无惧冷热、震动与冲击，抗电磁干扰

采用高规格设计与优质元器件，整机通过 EMC 4 级抗电磁干扰测试。精密打造的铝合金机身结合一体式散热鳍片结构，可在极端温度环境下稳定运行，同样也具备抗震抗冲击能力，保障网络稳定。

完善的防护设计

无惧冷热、震动与冲击，抗电磁干扰

采用高规格设计与优质元器件，整机通过 EMC 4 级抗电磁干扰测试。精密打造的铝合金机身结合一体式散热鳍片结构，可在极端温度环境下稳定运行，同样也具备抗震抗冲击能力，保障网络稳定。

网络安全

全面守护设备安全联网

数据安全无小事，本设备提供完整的网络安全措施，保护客户端与终端设备数据免受泄露和破坏。

网络安全

全面守护设备安全联网

数据安全无小事，本设备提供完整的网络安全措施，保护客户端与终端设备数据免受泄露和破坏。

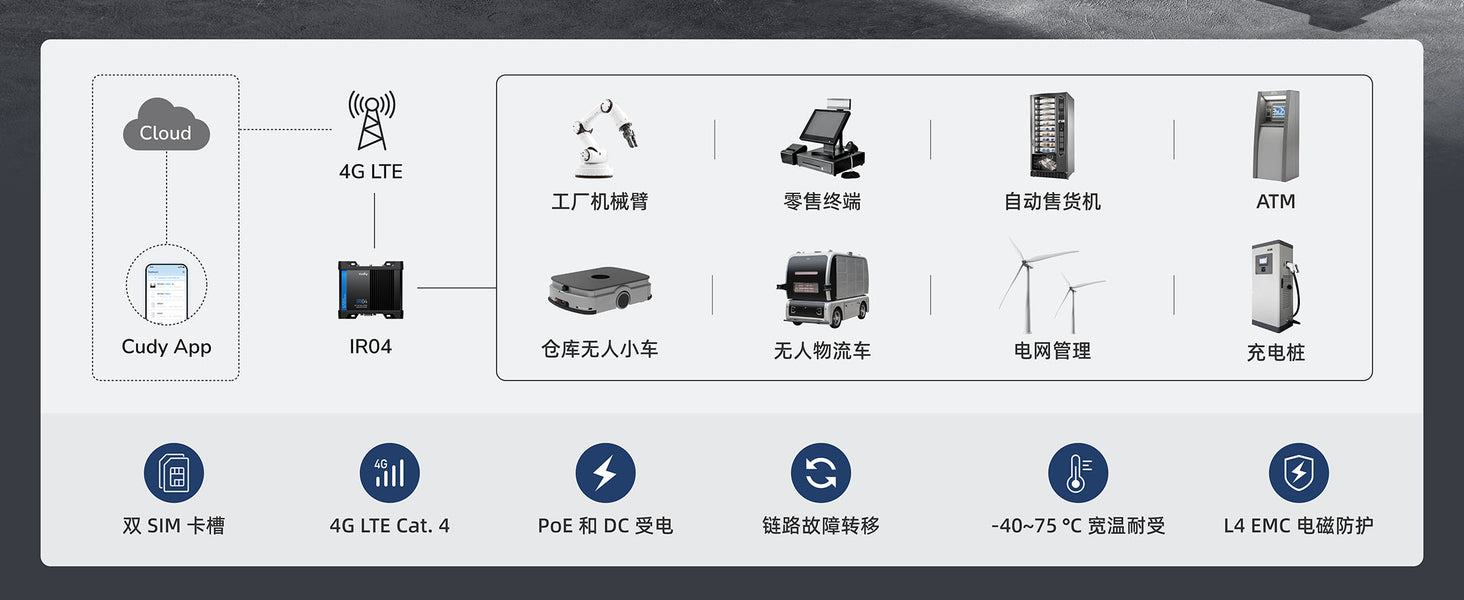

各场景中可信赖的联网能手

交通运输

商用联网

智慧城市

制造生产

1 3

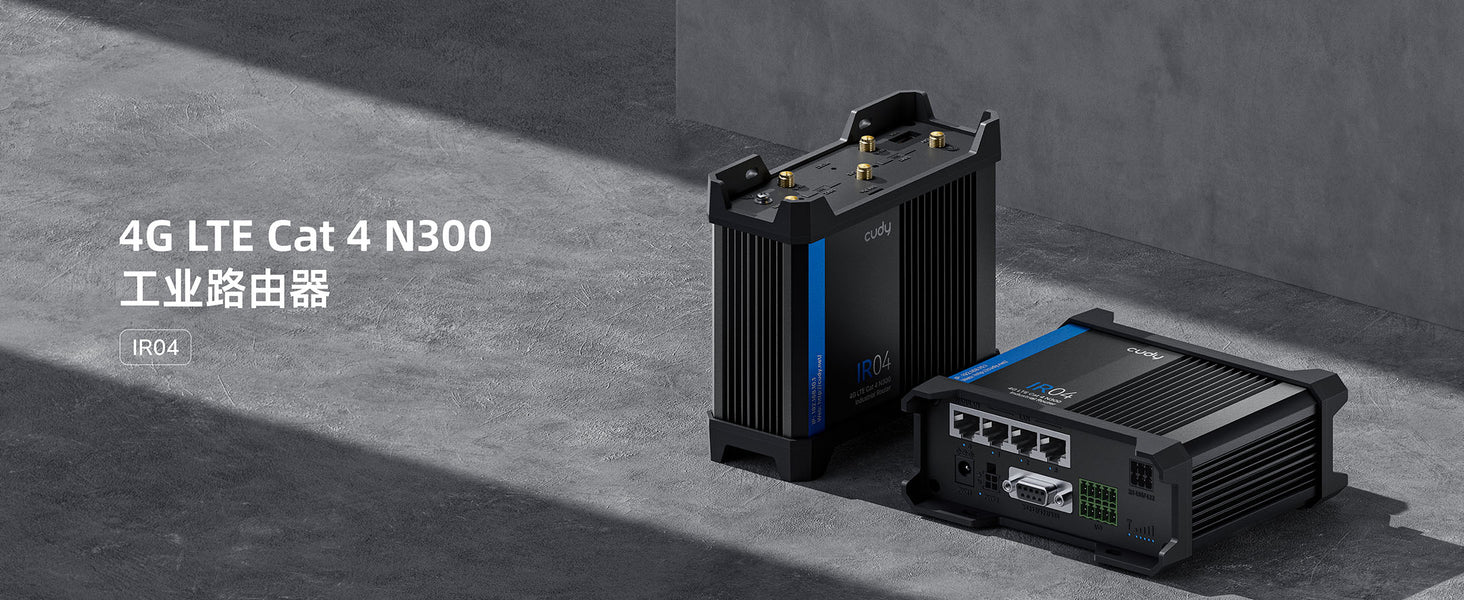

4G LTE Cat 4 工业路由器

4G LTE Cat 4 工业路由器, IR04 1.0

IR04 1.0

全网通的工业路由器，具备多重联网与防掉线设计，接口全面，并具备优异抗干扰性能，适用于商业店铺、物联网、智慧城市、智能制造以及露天采矿等各类复杂条件下的联网与控制需求。

  • 4G Cat. 4 下行速率高达 150 Mbps 1
  • 2× SIM 插槽
  • 300 Mbps 无线速率 2
  • 串口 (RS232/422/485), IO 口
  • 4 PIN 电源接口（2 PIN 用于点火检测）
  • 802.3at/af PoE，24~57V 非标 PoE
  • IP30, -40~75°C 宽温, EN61373
  • 4级 EMC 电磁防护
  • 导轨安装、壁挂安装
查看完整详细信息
硬件参数
软件参数
型号版本
型号版本 IR04 1.0
CPU
CPU 芯片描述 580 MHZ 单核, MIPS24KEC
内存/存储
内存/存储 ROM 16MB (128Mbit) NOR
RAM 128MB (1Gbit) DDR2
蜂窝网络
蜂窝网络 蜂窝技术标准 4G Cat. 4
蜂窝天线 2× 可拆卸天线
蜂窝天线接头 SMA 母头
SIM 卡选项 2× Mini SIM 卡槽 (2FF)
理论最大下行速率 150 Mbps (LTE-FDD), 130 Mbps (LTE-TDD)
理论最大上行速率 50 Mbps (LTE-FDD), 30 Mbps (LTE-TDD)
蜂窝网络特性 DL 2×2 MIMO
蜂窝频段 LTE-FDD: B1/3/5/7/8/20/28
LTE-TDD: B38/40/41
WCDMA: B1/5/8
无线
无线 2.4GHz 频段最高速率 300Mbps
2.4GHz Wi-Fi 空间流 2T2R (2×2 MIMO)
天线 2× 可拆卸
2.4GHz 天线最高增益 2dBi
可拆 Wi-Fi 天线接口 RP-SMA 母头
功率放大器 2.4GHz: 2× 内置
覆盖半径 最大: 130 m
以上是在干扰极小的开放空间测得的结果。设备在室内的实际覆盖半径将受到房屋格局、墙体材质等多种因素影响。
穿墙性能 一堵 非承重墙体，每堵厚度 < 10cm
一堵 混凝土墙体/层板，每堵厚度 < 10cm
建议安装在需要 Wi-Fi 区域的中心区域以最大化覆盖体验
接口
接口 百兆 RJ45 网口 4
以太网口备注 网口 1为 WAN/LAN 口，其余为 LAN 网口
USB 口 1× USB 2.0
DB9 支持协议 RS232,RS422,RS485
6-PIN 工业接口支持协议 RS485,RS422
10-PIN 工业接口
  • 1 路数字干接点输入（0–1.2V 表示状态 1，1.8–3V 表示状态 0），以及 接地 GND1
  • 1 路数字隔离输入（0–4V 表示状态 0，9–30V 表示状态 1），以及 接地 GND2
  • 1 路数字开集输出（30V 直流，250mA），以及 1 路接地 GND3
  • 1 路外部供电输入 +V（<30V），以及 接地 GND3，用于为数字输出提供外部电压
  • 1 路 C & NO 接口 —— 分别为内部非自锁型继电器的公共端和常开端，最大负载为 24V 直流 4A 或 40V 交流 4A
  • 1 路模拟输入 A 和接地 GND1 —— 用于 ADC 模拟电压输入，电压范围为 0–24V；该输入可配置为 4–20mA 电流传感器协议（AcL）
其它 IO 在4-PIN 电源口中，有一对 PIN 用于点火检测
电源孔 直流电源插孔, 通过网口接受 PoE 供电, 4-PIN 电源口
电源孔备注 在 4 针电源接口中，只有两个引脚用于供电，另外两个用于点火感应。
LED 指示灯
LED 指示灯
  • 电源
  • 蜂窝网络
  • 蜂窝网络 信号强度
  • 网口连接/活动状态
按钮
按钮 重置按钮
电源
电源 受电方式
  • 直流
  • 802.3at/af PoE
  • 非标准 PoE
直流输入 12V 1A
非标 POE 输入 24-57V, 最高 12W
电源适配器
  • 输入: 100 ~ 240 V
  • 50/60 Hz 交流
    输出: 12V 1A 直流
最大功耗 (W) 9.6W
待机功耗(W) 2.8W
可靠性
可靠性 接地方式 接地点
电磁抗扰度
  • IEC/EN 61000-4-2
  • 4 级 静电放电抗扰度: 接触放电: 8kV; 空气放电: 15kV
    IEC/EN 61000-4-3
  • 4 级 射频电磁场辐射抗扰度: 80 MHz to 1 GHz: 30 V/m
    IEC/EN 61000-4-4
  • 4 级 电快速瞬变脉冲群抗扰度: 电源: 2kV; RJ45: 4kV
    IEC/EN 61000-4-5
  • 4 级 雷击/浪涌抗扰度: 电源: 差模 2kV
  • 共模 4kV; RJ45: 共模 6kV
    IEC/EN 61000-4-6
  • 3 级 传导骚扰抗扰度: 10V
    IEC/EN 61000-4-8
  • 5 级 工频磁场抗扰度
    IEC/EN 61000-4-9
  • 5 级
    IEC/EN 61000-4-10
  • 5 级
抗冲击遵循标准 IEC/EN 61373
抗震动遵循标准 IEC/EN 61373
自由落体防护遵循标准 IEC/EN 60068-2-32
防尘防水级别 IP30
运行环境 运行环境温度: -40 ℃ ~ 75 ℃
储存温度: -40 ℃ ~ 75 ℃
运行湿度: 5% ~ 95% 非凝结
储存湿度: 5% ~ 95% 非凝结
安装方式
安装方式
  • 壁挂安装
  • 导轨安装
尺寸与重量
尺寸与重量 产品尺寸 主体:
129×114×50.6 mm
安装所需空间:
164×130×52 mm
产品重量 462.0g
包装清单
包装清单
  • IR04
  • 电源适配器
  • 可拆卸 Wi-Fi 天线
  • 可拆卸 Cellular 天线
  • 6-PIN 接头
  • 10-PIN 接头
  • 4-PIN 接头
  • 网线
  • SIM 卡托
  • 安装套件
  • 快速安装指南
订购信息
订购信息 零售包装重量 EU: 935.0g
零售包装尺寸 220×200×60mm
装箱数量 10
装箱尺寸 48.5×31.9×22.4 cm
箱装总重量 EU: 10.0kg
箱装净重量 EU: 9.4kg
型号版本
型号版本 IR04 1.0
无线
无线 无线标准 Wi-Fi 4
最高调制技术 64-QAM
终端数量上限（台） 128
推荐终端数量上限（台） 20
最大 Wi-Fi 频宽 40 MHz
无线加密技术 WPA/WPA2/WPA3
访客网络 2.4 GHz
WPS配对 True (In Web Management)
通用
通用 工作模式
  • 蜂窝路由器
  • Wi-Fi 路由器
  • WISP
蜂窝 APN
  • 频段选择（频段锁定）
  • 蜂窝模式选择
  • 数据漫游
  • APN配置文件
  • 手动APN配置
  • MTU值
蜂窝模式
  • 仅4G
  • 仅3G
  • 自动
WAN 口模式
  • DHCP
  • 静态IP
  • PPPOE宽带拨号
  • L2TP隧道
  • PPTP隧道
联网优先级（故障转移顺序）
  • WAN
  • WISP
  • 蜂窝网络
网络
网络 带宽控制 指定设备限速
DHCP 服务器
  • 静态地址分配
  • DHCP 客户端列表
  • DHCP 服务器
IP 版本 IPv4/IPv6
IPv6 协议
  • 中继
  • 动态 (SLAAC/DHCPv6)
  • 静态（固定IP）
  • 穿透
  • 464XLAT
  • MAP-E
  • DS-Lite
TTL 自定义
  • 扩展
  • 欺骗
  • 自定义
IGMP
  • IGMP 代理
  • IGMP 侦听
转发功能
  • 端口转发
  • 端口触发
  • UPnP
  • DMZ
防火墙
  • SPI 防火墙
  • 防 DoS 攻击
  • 不响应 PING
应用层网关（ALG）
  • IPSec Passthrough
  • L2TP Passthrough
  • PPTP Passthrough
  • FTP Passthrough
  • TFTP Passthrough
  • H323 Passthrough
  • SIP Passthrough
  • RTSP Passthrough
应用
应用 异地组网服务器
  • WireGuard
  • OpenVPN
  • PPTP
  • L2TP
异地组网客户端
  • WireGuard
  • OpenVPN
  • PPTP
  • L2TP
在线检测 True
IO
IO 状态面板 实时输入状态,继电器状态控制,隔离输出控制,点火输出控制
输入模式选择
  • 数字输入
  • 模拟输入
数字输入触发
  • 电压升高
  • 电压下降
  • 电压升高或下降
模拟输入触发
  • 电压变化
  • 电流变化
输入响应规则设置项 类型选择,延迟执行,输出类型 ,输出状态,冷却时间,重启后保持状态
触发动作 激活输出,发送短信,SIM 卡切换,打开 Wi-Fi,关闭Wi-F,重启
定时输出配置项 输出类型,目标状态,重复
串口
串口 模式 TCP 客户端,TCP 服务器,UDP,Modbus TCP 串行网关
上网管理
上网管理 全局设备管理
  • Wi-Fi 时间计划
  • MAC 地址过滤
  • IP/MAC 绑定
指定设备管理
  • 互联网开关
  • 异地组网开关
  • 上网时间管理
  • 设备重命名
内容控制
  • 域名过滤
  • IP 地址过滤
系统
系统 本地管理方式
  • 配置页面
  • App 管理
远程管理方式
  • App 管理（通过云）
  • 配置页面（通过HTTP）
  • 配置页面（通过HTTPS）
  • TR069
固件升级方式
  • 本地升级
  • App OTA 云升级
  • 在线升级
可靠性功能
  • 定时重启
  • 备份/恢复
诊断工具
  • 诊断
  • Ping
  • Traceroute
  • NSLookup
  • 系统日志
管理面板
管理面板 可视化窗口
  • 联网状态
  • 终端设备状态
  • 蜂窝网络状态
  • WAN 口状态
  • LAN 口状态
  • WISP 状态
  • Wi-Fi 状态
  • 异地组网状态
  • DHCP 服务器状态 Status
  • 系统版本
图标
  • 即时蜂窝速率
  • 即时联网速率
  • 即时 WISP 速率
  • 即时 Wi-Fi 速率
  1. 实际蜂窝网络速率可能因运营商网络状况以及环境因素而有所差异，例如基站位置/距离、周围终端设备密度、建筑结构和物理障碍等。
  2. 实际无线数据吞吐量会因网络条件, 客户端限制和环境因素（包括建筑布局, 障碍物和客户端位置）而有所不同。
