GS1016ES2
1 3

16-Port Gigabit Light-Managed Switch with 2 SFP

16-Port Gigabit Light-Managed Switch with 2 SFP, GS1016ES2 1.0

GS1016ES2 1.0

管理機能を備えた 16 GbE および 2 SFP スイッチ。

  • 16×ギガビットイーサネット
  • 2× 1.25G SFP
  • Web管理, SNMP
  • VLAN（802.1Q/MTU/音声/ポートベース）
  • QoS (802.1p/DSCP/ポートベース)
  • ポートミラー, 静的集約など
  • STP/RSTPとループ防止
  • DHCPスヌーピング, IGMPスヌーピング
  • EEE（802.3az省電力）
  • 440×180×44 mm（17.32×7.09×1.73インチ）
詳細を表示する

Cudy Light-Managedスイッチのソフトウェア機能紹介。実際のポート番号は異なります。

安全で高性能なスイッチング

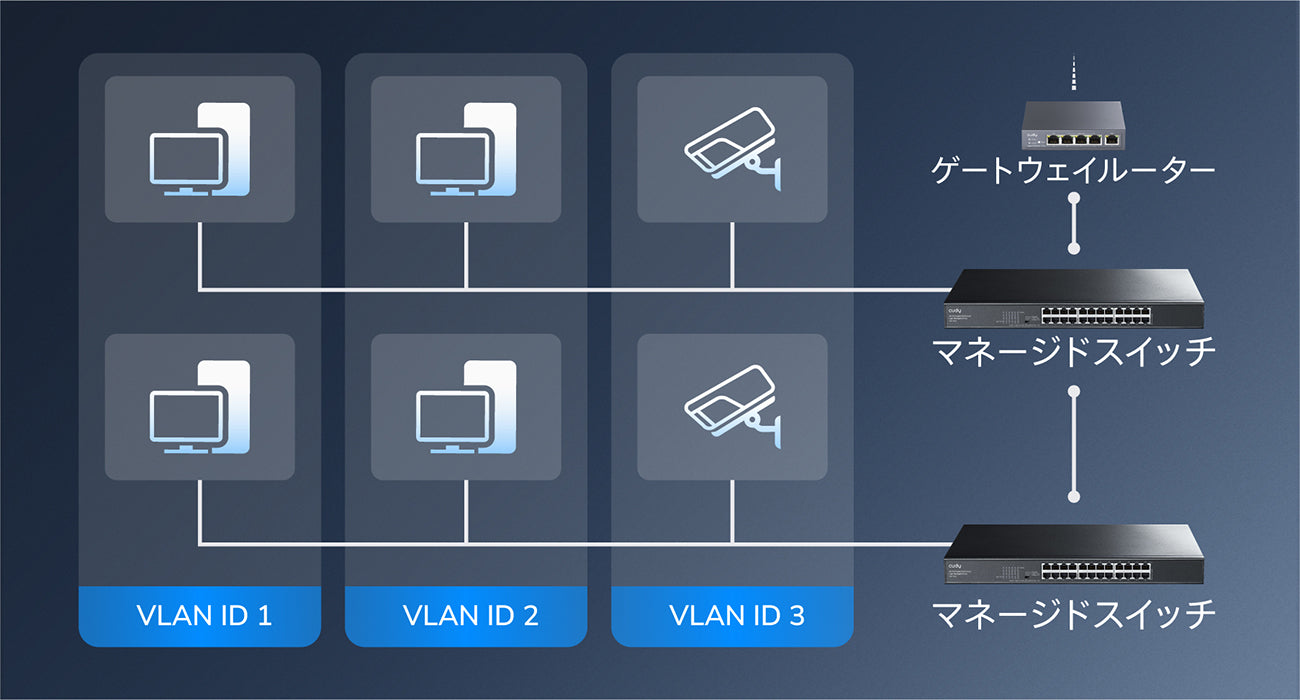

802.1Q/MTU/ポートベース/音声VLAN

802.1Q VLANは, 異なるマネージドスイッチ間で安全かつ高性能なネットワークセグメントを構築できます。また, MTU/ポートベースVLANは, よりシンプルなローカルVLAN設定を可能にします。

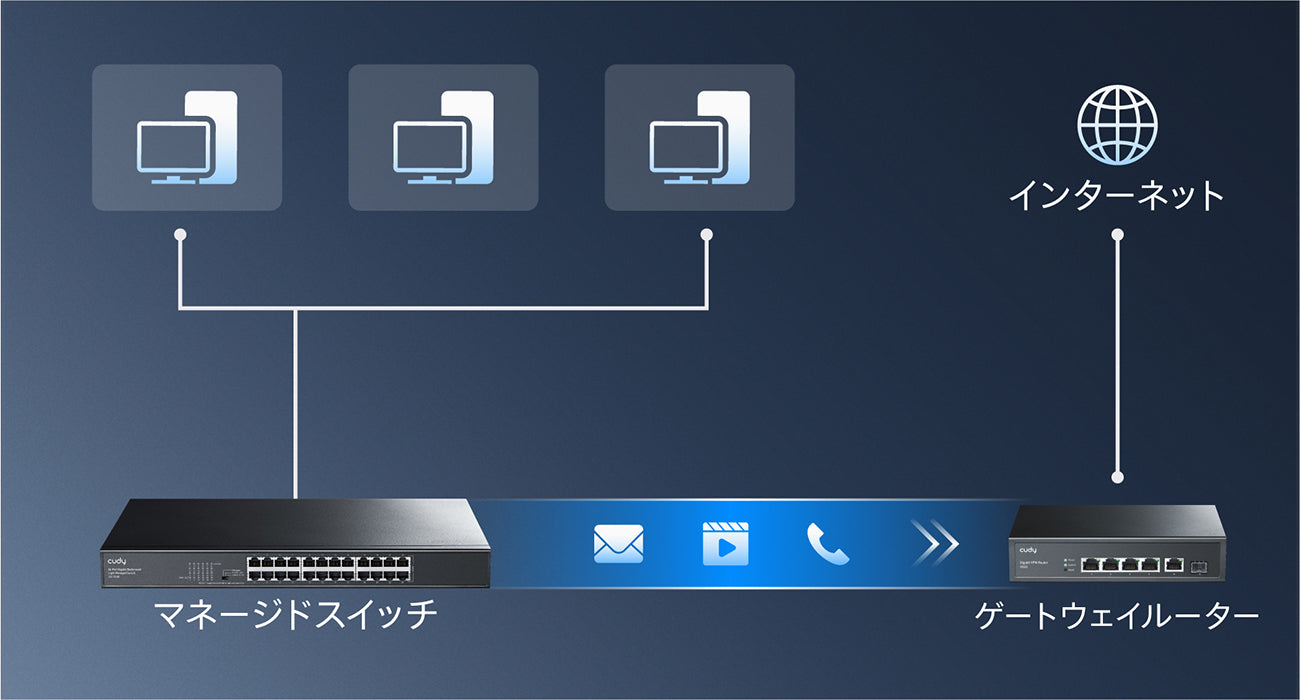

DSCP/802.1p/ポートベースQoS

DSCP/802.1p QoS は, 送信中の DSCP パケットを識別し, 遅延の影響を受けやすいデータを優先します。

必須の管理機能

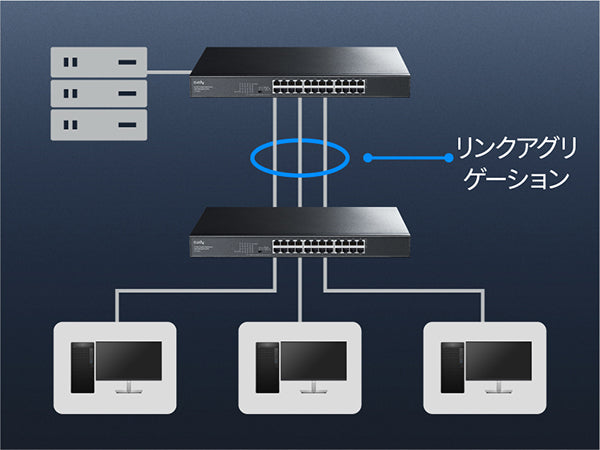

リンクアグリゲーション

複数の LAG グループを作成し, ネットワーク内のバックボーンの伝送速度を向上させることができます。

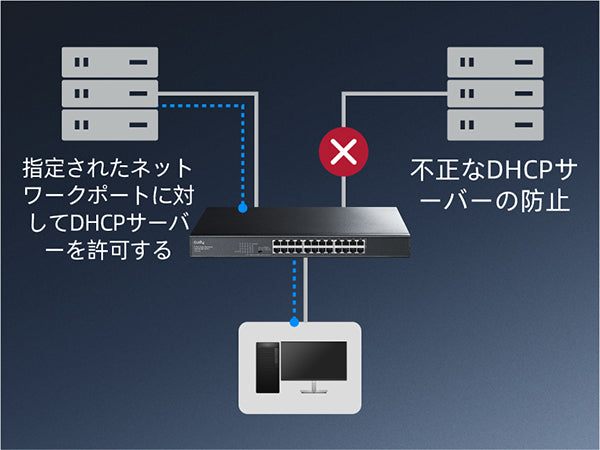

DHCPスヌーピング

他の不正な DHCP サーバーがネットワークに接続した場合のダウンタイムを防ぐために, 承認された DHCP サーバーを割り当てます。

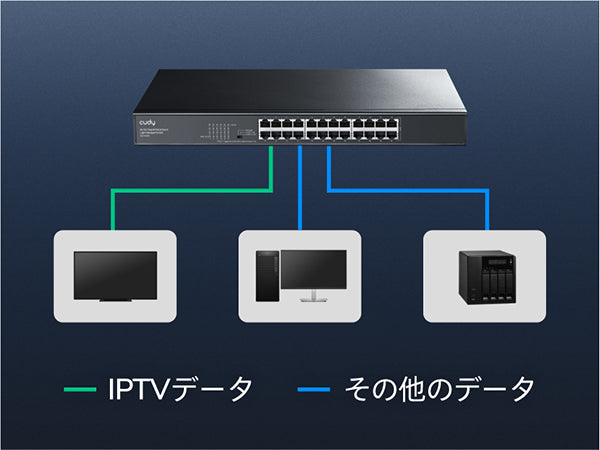

IGMPスヌーピング

スイッチに接続されているマルチキャスト グループを識別し, データをブロードキャストするのではなく, 正確なポートにデータを送信します。

ループ防止

STP/RSTPはパフォーマンスを向上させ, 他のマネージドスイッチとのループを自動的に遮断します。STP/RSTPが非アクティブな場合, 基本的なループ防止機能が作動します。

Web 構成と SNMP V1/V2

管理が簡単

直感的な設定ページで, ポートステータスの監視, VLANグループ, LAG, DHCPなどの設定が可能です。また, SNMP機能により, リモートおよび集中管理が可能です。

Web 構成と SNMP V1/V2

管理が簡単

直感的な設定ページで, ポートステータスの監視, VLANグループ, LAG, DHCPなどの設定が可能です。また, SNMP機能により, リモートおよび集中管理が可能です。

多彩なシナリオ

オフィスネットワーク

モールWi-Fi

監視

ISP FTTB

モデルバージョン
モデルバージョン GS1016ES2 1.0
Interfaces
Interfaces 1.25G SFP Slots 2
Gigabit RJ45 Ports 16
Shielded RJ45 Port True
Extend Mode Ports Configurable
VLAN Mode Ports Configurable
LED
  • Power
  • Speed/Link/Act of Each Ethernet Port
Power Interfaces AC Inlet
Physical Buttons Reset Button
Performance
Performance Copper Speed and Distance
  • Cat. 3 or higher cable: 100 meters at 10 Mbps
  • Cat. 5 or higher cable: 100 meters at 100 Mbps
  • Cat. 5e or higher cable: 100 meters at Gigabit
  • Cat. 5e or higher cable: 250 meters at 10 Mbps
Copper Speed and Distance Note 250-meter transmission is available when the port speed is set at 10 Mbps in the software.
Optical Spec and Distance Depends on the Installed Optical Module
MAC Address Table 8192
Max Switching Capacity 36 Gbps
Max Forwarding Rate 26.78 Mpps
Jumbo Frame 15 KB
Packet Buffer 4 Mbit
Power
Power Basic Power Saving True
Power Methods AC
Power Input 100-240V~ 50/60Hz
Max Power Consumption 7.8W
Idle Power Consumption 4.5W
Switching
Switching 802.3 Protocols
  • 802.3x Flow Control
  • 802.3i 10BASE-T
  • 802.3u 100BASE-TX
  • 802.3ab 1000BASE-T
  • 802.3z 1000BASE-X
  • 802.3az Power Saving
802.1 Protocols
  • 802.1p: LAN Layer 2 QoS/CoS
  • 802.1q: VLAN Bridge Operation
  • 802.1ab: LLDP/LLDP-MED
Port Management
  • Port On/Off
  • Port Negotiation Speed
  • Port Trunk (Static Aggregation)
  • Port Mirror
  • Data Rate Limit
  • Jumbo Frame Settings
  • Storm Control
  • Traffic Monitor
  • MAC Address Management
  • EEE (802.3az)
Port Mirror Sessions 4
Port Trunk Groups 4
Max Port Num per Port Trunk Group 8
L2 Features
  • IGMP Snooping
  • Loop Prevention
  • DHCP Snooping
  • LLDP Config and Neighbors
  • MTU VLAN
  • Port-Based VLAN
  • 802.1Q VLAN
  • DSCP QoS
  • 802.1p QoS
  • Port-Based QoS
Reliability
Reliability Grounding Methods
  • Three-Prong Plug
  • Grounding Point
EMS IEC/EN 61000-4-2, Level 3 ESD: Contact: 6kV; Air: 8kV
IEC/EN 61000-4-5, Level X Surge: Power: DM 4kV, CM 4kV; RJ45: CM 6kV
Environment Operating Temperature: 0~40 ℃ (32~104 ℉)
Storage Temperature: -40~70℃ (-40~158 ℉)
Operating Humidity: 10~90% non-condensing
Storage Humidity: 10~95% non-condensing
System
System Control Methods
  • Config Web Page
  • SNMP V1/V2
Firmware Upgrade Local Upgrade
Reliability Backup and Restore
Diagnostic Tools
  • Cable Status/Length Diagnosis
  • Ping
Languages
  • English
  • Bengali
  • German
  • Spanish
  • French
  • Portuguese
  • Russian
  • Arabic
  • Indonesian
  • Hindi
  • Urdu
  • Traditional Chinese
  • Simplified Chinese
Mechanical
Mechanical Dimension 440×180×44 mm
17.32×7.09×1.73 inches
Product Weight 1691.5 g (59.67 oz.)
Casing Material Metal
Installation
  • Desktop
  • Rackmount via Brackets
Package Content
Package Content
  • GS1016ES2
  • Power Cord
  • Mounting Kit
  • Installation Guide
Ordering Information
Ordering Information Retail Package Dimension 487×267×84 mm
19.17×10.51×3.31 inches
Retail Package Weight EU: 2354.6 g (83.06 oz.)
Units per Carton 5
Carton Net Weight EU: 11.8 kg (26.01 lbs)
Carton Gross Weight EU: 12.7 kg (28 lbs)
Carton Dimension 50×44×28.5 cm
19.69×17.32×11.22 inches
